【Lenovo X240】メモリの8GB化

最終更新日:2020/02/29

先日入手したジャンクPC Lenovo ThinkPad X240の改造第1弾です。
初回はメモリー交換で、元の4GBから8GBへ換装しました。
残念ながらメモリスロットが1つしかないので16GB化は出来ないのが残念ですが、4GBの時と比べて快適になった気がします。

0.目次


1.準備物
2.換装手順
3.まとめ


1.準備物


1ー1)保守マニュアル

Lenovoユーザ御用達の保守マニュアルです。
分解手順や使用されているネジの仕様だけで無く、エラー時の切り分け方法等が確認出来て非常に便利ですので、ダウンロードしておくと良いでしょう。

[外部サイト]:Lenovo X240保守マニュアル


1-2)換装用メモリ

今回の主役です。

製品名:CFD販売 ノートPC用 メモリ PC3-12800(DDR3-1600) 8GB×1枚 1.35V対応 SO-DIMM (無期限保証)(Panram) D3N1600PS-L8G

冒頭に述べた通り、X240はスロットが1つなので今回は1枚だけ購入しました。
尚、利用されている規格はDDR-3L(PC3-12800)1.35V等の物で、当方では以前にPanasonic CF-NX4でも換装させた物と同様です。(こちらは16GB化)

○参考:PanasonicノートPC CF-NX4(CF-NX4EDHCS)本体分解方法(メモリ増設・メモリ交換等)

1-3)その他

その他必要又はあると便利な物です。

・プラスドライバー(#0,#1)
・マイナスドライバー
 →ツメ等を外す際に使用出来ます
・クリーニングクロス
 →本体を保護する為に使用します。


2.換装手順


手順は先程の保守マニュアルの66~71ページに書かれている通り実施するだけです。

保守マニュアルにも書かれている事もありますが、ポイントとしては、次の通りです。

○ポイント
・内蔵バッテリーが装着されている場合、BIOSからOFFにする
・背面の筐体を留めているネジは外れない(ストッパーが付いている)
・開ける際は横から攻める

と言う訳で、サクっと8GB化は終了しました。

○8GBへ交換した際の様子

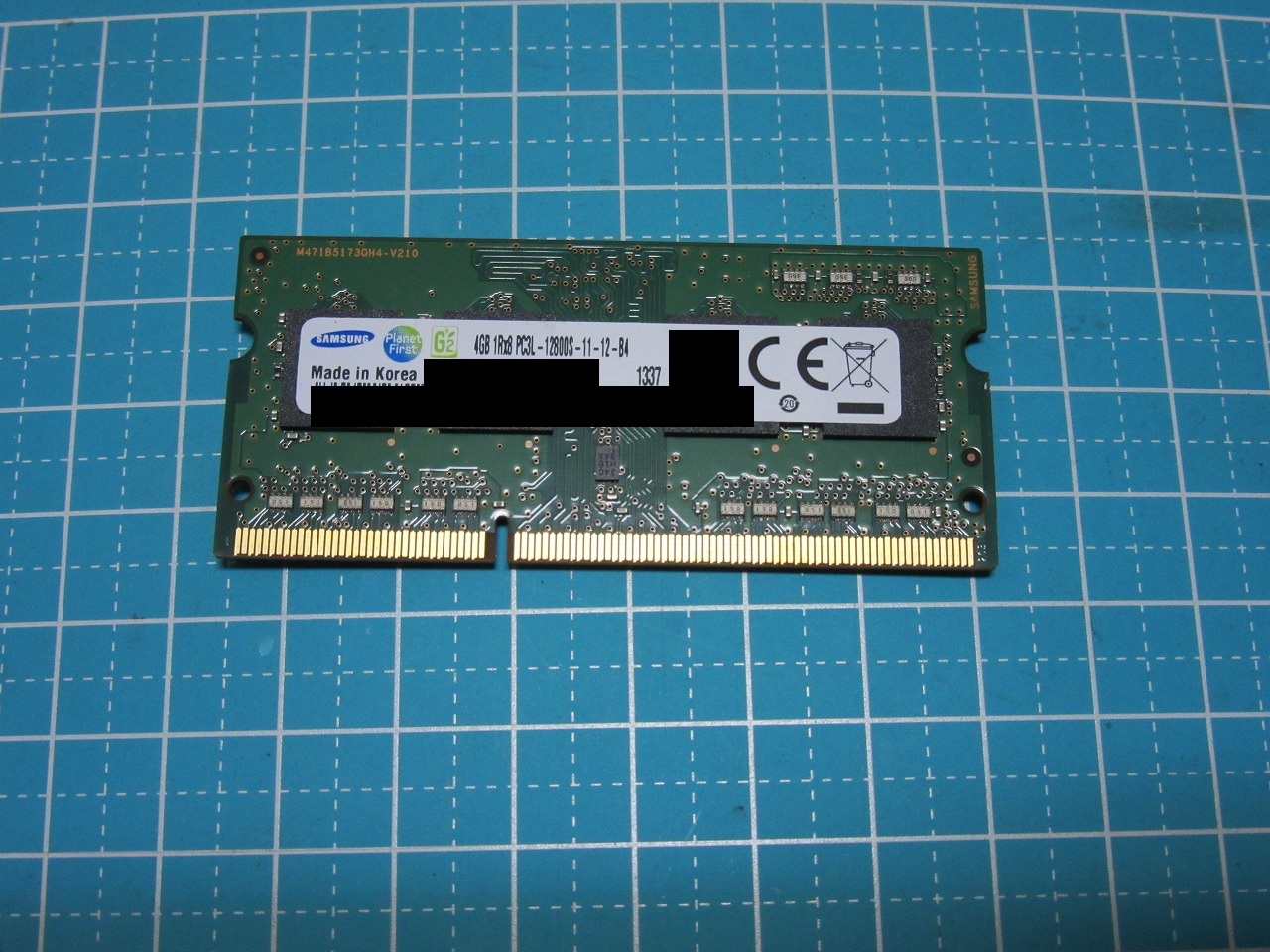

○参考(元の4GBのメモリ)
※Samsing製でした。

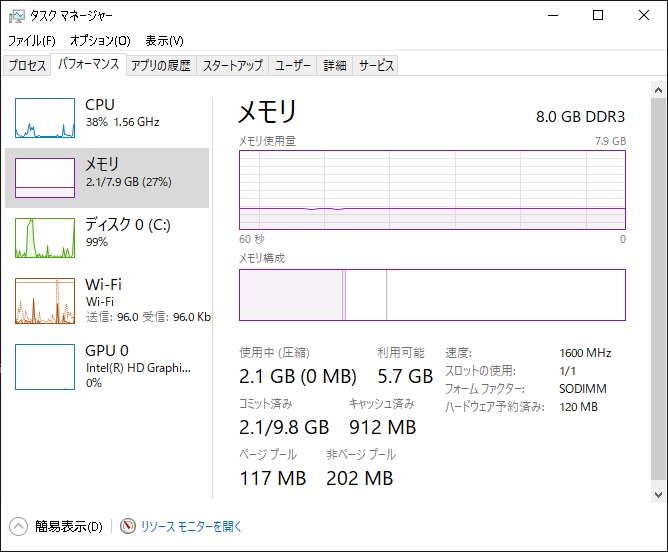

○換装後の様子



3.まとめ


筐体の空け方が昔と比べて面倒になっています。(ツメのせいで・・・)
焦ってやると、筐体の一部を割ってしまう可能性もありますので慎重にしましょう。
(まぁ、当方の固体は元々割れている部分があったので気にしませんでしたが・・・)

以上

○更新履歴
2020/02/29 初版




タグもどき: Lenovo ThinkPad X240 メモリ増設 解説 分解
PR

Wifiカードの換装による通信速度の備忘録(802.11nと802.11acとの違い)

最終更新日:2020/02/06

前回、途中までになってしまっていた無線LAN(Wifiカード)の換装(交換)での効果について纏めたものです。

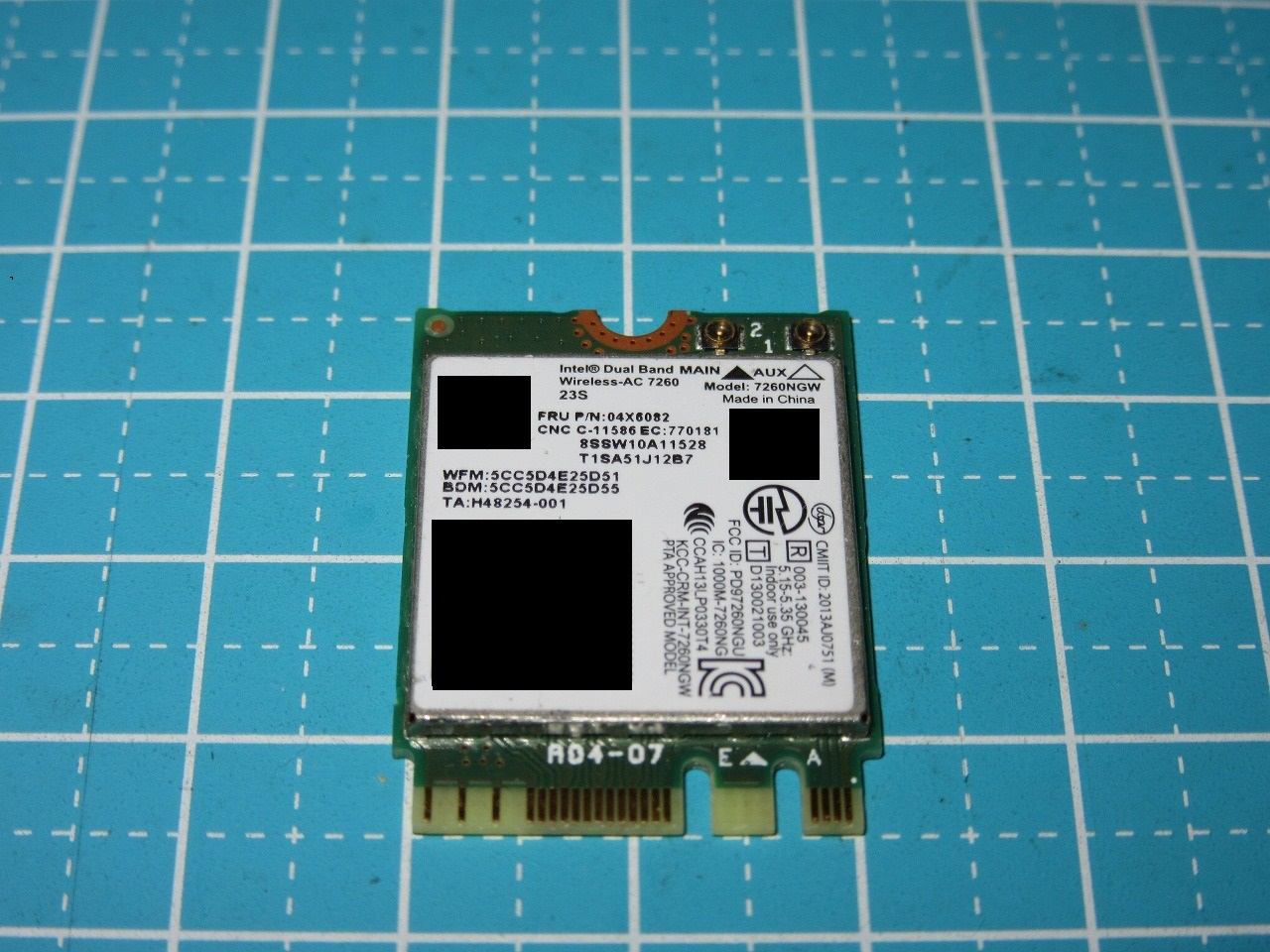

VK26M/B-Fに元々付いている802.11nの無線LANカード(Intel Centrino Advanced N 6205)を802.11AC対応の物(Intel Dual Band Wireless-AC 7260)に変更し、速度の違いを計測と記録した内容です。
