【AliExpress】M.2 2242 SATA 1TBを買ってみたお話

最終更新日:2023/04/11

なんだか久しぶりにBlogを書く気がします・・・。
（本当はこまめにしたいところなのですが、そこまで手が回らず・・）

そんな中、先月、久しぶりに海外通販のAliexpressで買い物をした話です。
（前回Aliexpressを使ったのは、購入履歴を遡ると2021/06/13でした・・）

その時はLenovo Thinkpad X240のCPU FANを注文したのですが、新品のはずが中古（しかも無理矢理剥がした感じで折れていたりと散々な品）が来て、当然返送して返金要求しました。

しかしながら、コロナの関係で到着がギリギリなのと、相手がワザと受け取りしていない感じでもめたので、最終的に紛争して勝利し、Aliexpressの判定で全額返金してもらいました。

そこでコロナの影響での輸送関連が落ち着くまでは様子をみようと今に至った次第です。

０．目次

１．購入製品の説明等
２．検品
３．Lenovo Thinkpad X240による検証
３－１）X240への装着等
３－２）動作確認
４．まとめ


つづきはこちら
PR

【ジャンク】500円で購入のNECノートPC（PC-VK26MBZCF）のシステムボード？


最終更新日：2020/12/22

先月に購入したジャンク品の備忘録です。

久しぶりに某ジャンクコーナを回った際、当方にとっては見慣れた特徴的な形状をしているシステムボードを発見しました！
場所はハードオフの青箱（ジャンク品）の中。

〇システムボード（裏面）


この特徴的な形状からNECのVersapro VK26M/B系の物では無いかと思い購入してしまいました。
お値段は550円（税込み）です。

〇システムボード（表面）


一応、システムボードに（i5）と記載があるのと、それ以外に電源コネクター端子・CMOS電池・スピーカー・ともう1つ気になる物が付いていたので、購入した次第です。
（丁度、CMOS電池が1台切れていた為）

〇付属品



そして気になる物がこちら。
サブ基盤（正式名は不明で当方が勝手に命名）です。
有線LANとUSB（2.0）x2端子ですが、当方の所持している個体と微妙に異なる部分が・・
おそらくですがオプションであるDocomo Xi（クロッシー）用で使用する、SIMカードの挿入口と思います。

〇サブ基盤（今回入手した物）


〇参考（過去の記事より）


※過去の記事はこちら
・NECノートPC VK26M/B-F（PC-VK26MBZCF）本体分解方法（その３：システムボードを取り出すまで）

と言う訳で昔入手した物には実装されていない部分ですね。
（まぁ今さら使うのか？と言うのがあるのですが・・・）

このあたりは部品取りとして入手し、実際1台のCMOSバッテリーを交換して使えたのでヨシとしています（笑

残念なのは他の部分も（出来ればジャンクに落ちる前に）見てみたかった・・

以上

〇更新履歴
・2020/12/22　初版




タグもどき：NEC PC-VK26MBZCF VK26M/B-F VersaPro 解説 分解 ジャンク

【Lenovo X240】メモリの8GB化

最終更新日：2020/02/29

先日入手したジャンクPC Lenovo ThinkPad X240の改造第1弾です。
初回はメモリー交換で、元の4GBから8GBへ換装しました。
残念ながらメモリスロットが1つしかないので16GB化は出来ないのが残念ですが、4GBの時と比べて快適になった気がします。

０．目次

１．準備物
２．換装手順
３．まとめ


１．準備物

１ー１）保守マニュアル

Lenovoユーザ御用達の保守マニュアルです。
分解手順や使用されているネジの仕様だけで無く、エラー時の切り分け方法等が確認出来て非常に便利ですので、ダウンロードしておくと良いでしょう。

[外部サイト]：Lenovo X240保守マニュアル


１－２）換装用メモリ

今回の主役です。

製品名：CFD販売 ノートPC用 メモリ PC3-12800(DDR3-1600) 8GB×1枚 1.35V対応 SO-DIMM (無期限保証)(Panram) D3N1600PS-L8G

冒頭に述べた通り、X240はスロットが1つなので今回は1枚だけ購入しました。
尚、利用されている規格はDDR-3L(PC3-12800)1.35V等の物で、当方では以前にPanasonic CF-NX4でも換装させた物と同様です。（こちらは16GB化）

○参考：PanasonicノートPC CF-NX4（CF-NX4EDHCS）本体分解方法（メモリ増設・メモリ交換等）

１－３）その他

その他必要又はあると便利な物です。

・プラスドライバー（#0,#1）
・マイナスドライバー
　→ツメ等を外す際に使用出来ます
・クリーニングクロス
　→本体を保護する為に使用します。


２．換装手順

手順は先程の保守マニュアルの66～71ページに書かれている通り実施するだけです。

保守マニュアルにも書かれている事もありますが、ポイントとしては、次の通りです。

○ポイント
・内蔵バッテリーが装着されている場合、BIOSからOFFにする
・背面の筐体を留めているネジは外れない（ストッパーが付いている）
・開ける際は横から攻める

と言う訳で、サクっと8GB化は終了しました。

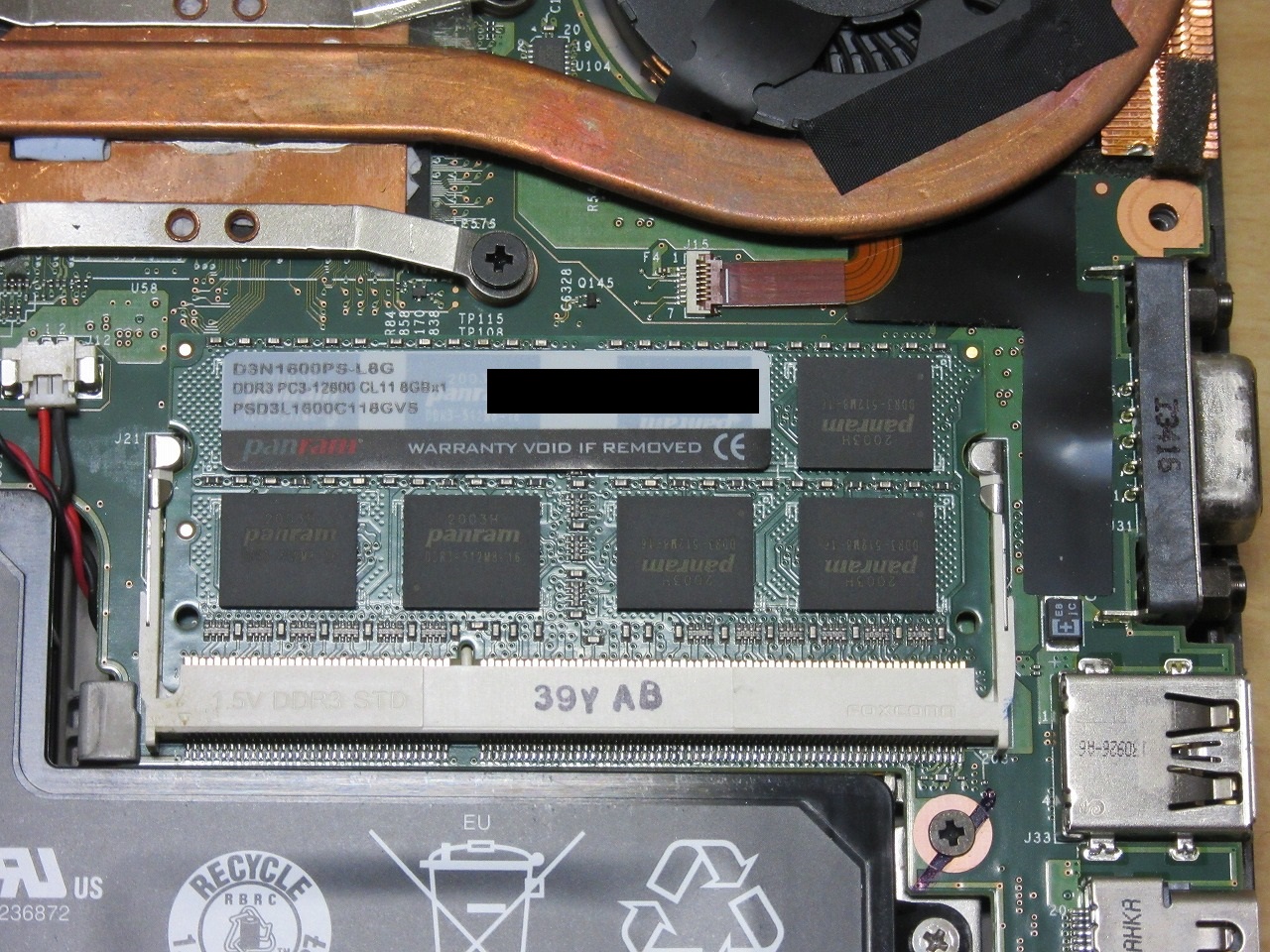

○8GBへ交換した際の様子

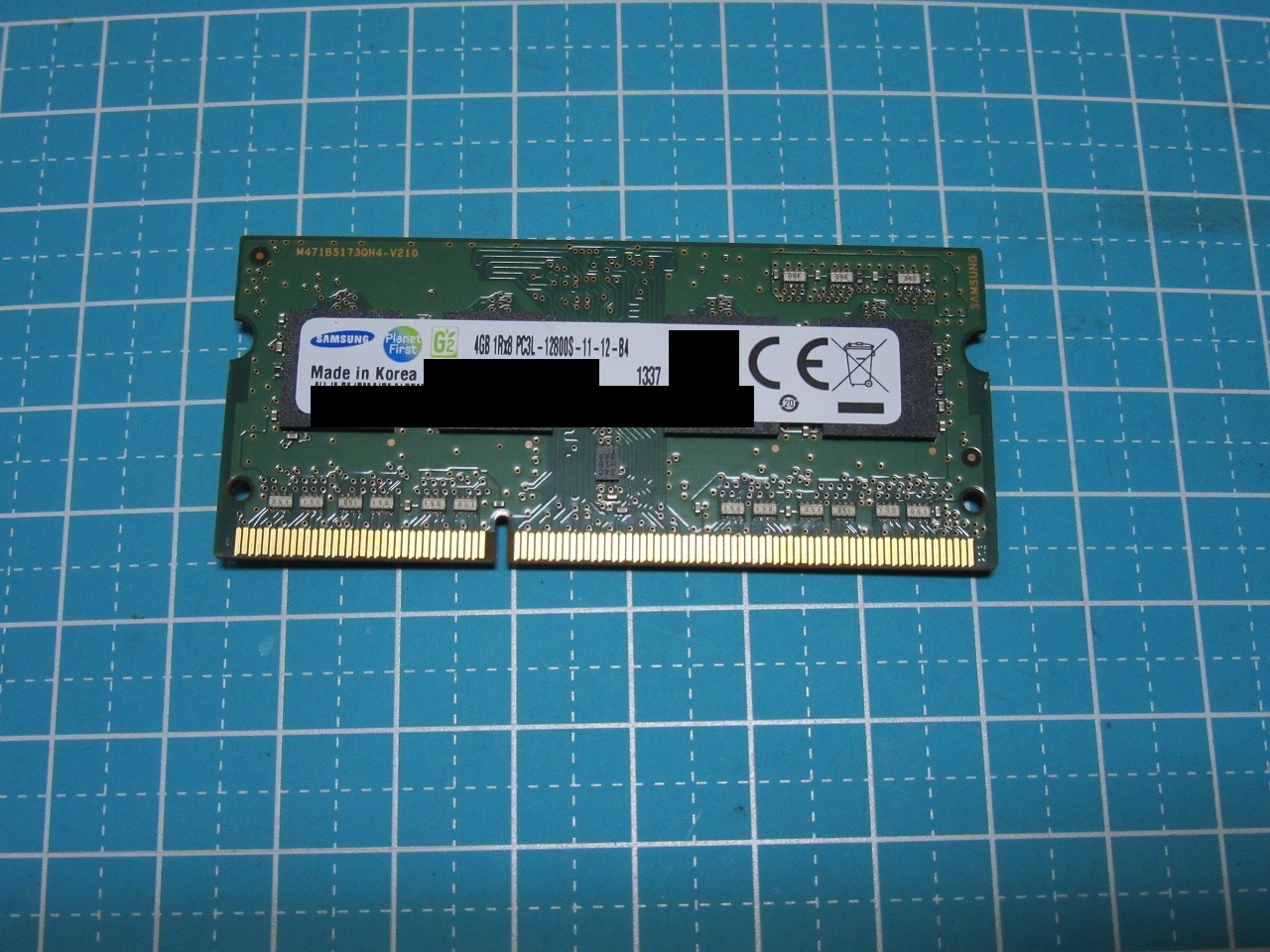

○参考（元の4GBのメモリ）
※Samsing製でした。

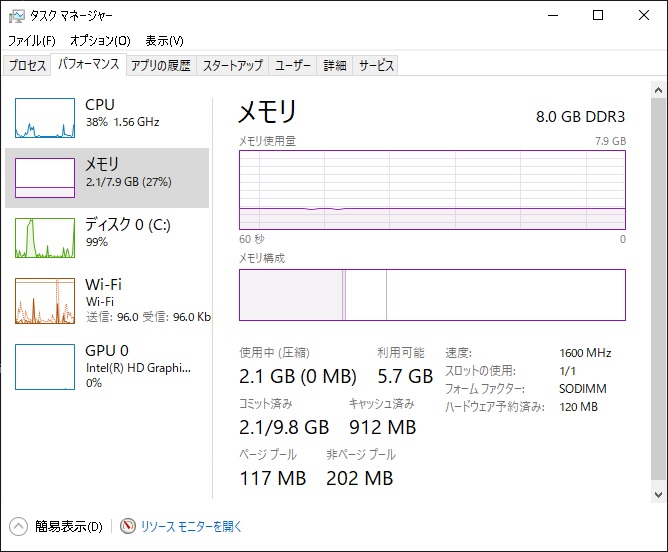

○換装後の様子



３．まとめ

筐体の空け方が昔と比べて面倒になっています。（ツメのせいで・・・）
焦ってやると、筐体の一部を割ってしまう可能性もありますので慎重にしましょう。
（まぁ、当方の固体は元々割れている部分があったので気にしませんでしたが・・・）

以上

○更新履歴
2020/02/29　初版




タグもどき： Lenovo ThinkPad X240 メモリ増設 解説 分解

【PS3】CECHL00の日付用電池の交換

最終更新日：2020/02/08

Sony PS3の本体に内蔵されている日付保持用電池を交換した話です。



実は先々週以前に実施して記事にしようとした直前に忍者ブログが障害でアクセスすら出来ず、
復旧にも1週間程度掛かったので掲載が遅れました・・・。
（正直なところ、対応が良ければ有償にしようと思っていた矢先なので非常に残念です・・・）

とグチっても仕方がないので話を戻します。

当方の所有しているPS3（CECHL00）ですが、今ではほぼブルーレイ再生機となっており普段は主電源を切っており、偶に使用しようと思って主電源と電源を入れると、日付の設定を求められれます。

正常な状態であれば、主電源を切っていても日付保持用の電池等で日付や日時を記憶しているのですが、
この電池が切れていると主電源を入れる度に今回の様な事象になります。

主電源を入れる度に毎回は面倒なのと、主電源を入れっぱなしは電気代に良くないので交換する事にした次第です。
尚、この日付保持用の電池の事をPC等ではCMOSバッテリー等とも言います。

単純にはボタン電池1個を交換するのですが、Sonyの罠に嵌り非常に面倒だったお話です。
