【ジャンク】6000円で購入のPanasonic Let's NOTE CF-NX4(CF-NX4EDHCS)

最終更新日:2020/01/21

またまたジャンクネタです。

今回は実店舗では無く、某ショップのネット通販で見かけたのでポチってしまいました。
(正確には以前から目を付けていたのですが、値段が下がったので飛びついた次第です。。)

ジャンク扱いのPanasonic Let's Note CF-NX4(CF-NX4EDHCS)。
値段は税込み6,000円でした。




今回はそんなジャンク品のお話です。

0.目次




1.解説
2.仕様
3.その他
(1)ACアダプター
(2)バッテリパック
(3)Windows10上での動作確認
(4)本体各部の確認
(5)その他
4.まとめ
5.追加情報
5-1)メモリ換装について
5-2)キーボード交換について
5-3)DISK換装について
5-4)ACアダプターの購入について

1.解説



今回入手したノートPCです。
残念ながら、付属品は一切無い状態で、本体のみです。

○入手したLet's NOTE CF-SX4


CF-NX4は2015年頃(Broadwell世代)の製品で、元々は法人専用モデルのDVDドライブレスモデルです。(SX4はDVDドライブ等が有りで一般販売)
まぁ、近年はDVDドライブ等も使わなくなってきたので無くても良いのですが・・。
(最悪USB経由で利用可能ですしね)

又、以前(2019年03月)に購入したCF-SX1と比べて処理能力は下がっていますが、消費電力は低い物となっている模様です。(但し、グラフィックの性能は向上)

尚、この後の第6世代CPU(Skylake)以降からはメモリが基板直付けになり、増設や交換が出来なくなっていてジャンクハンターとしては物足りない製品になっています。

と言う事で情報が少ないのでブログのネタにぴったりと思いポチった次第です。

一応、ジャンク品なので多少問題は有りますが、そのあたりも含めて確認していきます。

○商品説明事項
 ・トップカバーにスリキズ、パームレストフチに塗装ハゲ有り
 ・ バッテリー角に若干のヒビ割れ
 ・ キーボードにテカリ、一部キーの欠損及びツメ破損
 ・その他、全体的に使用感程度のスリキズ、塗装ハゲ等

と言う事で塗装ハゲやキーボード不良がジャンクの理由ぽいです。
キーボードはVersaproと違い、部品販売も潤沢ですので今後交換すれば良いですし、多少のキズや塗装ハゲは気にしないので十分と思い購入した次第です。

では、実物の確認です。

○天板
経年劣化で細かいキズやヨゴレはありますが、大きな不具合はありませんでした。



○背面
経年劣化で細かいキズやヨゴレはありますが、大きな不具合はありませんでした。

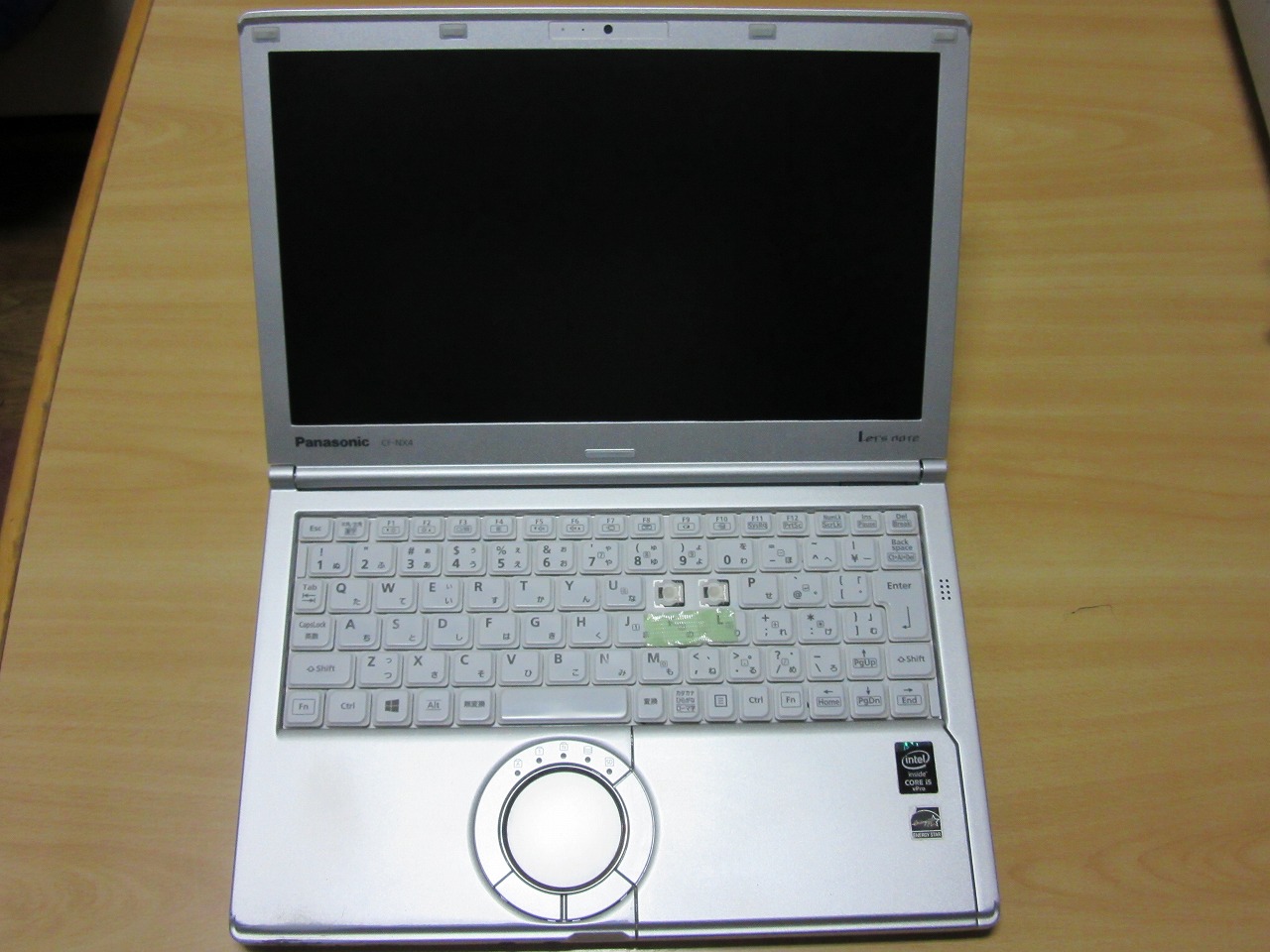

○正面全体
問題のキーボード部の欠損ですね。


○キーボード部拡大
※キーの一部が無かったり、ツメが折れています。


まずはキーボードの交換作業が必要ですね。

※2019/12/17追記
交換用のキーボードを発注しました。
到着したら記事にする予定です。

※2020/01/21追記
キーボードの交換等をしました。
(正確には、メモリ換装やACアダプターの購入も含めて)
詳細は、後述の”5.追加情報”でリンク先を記載しております。

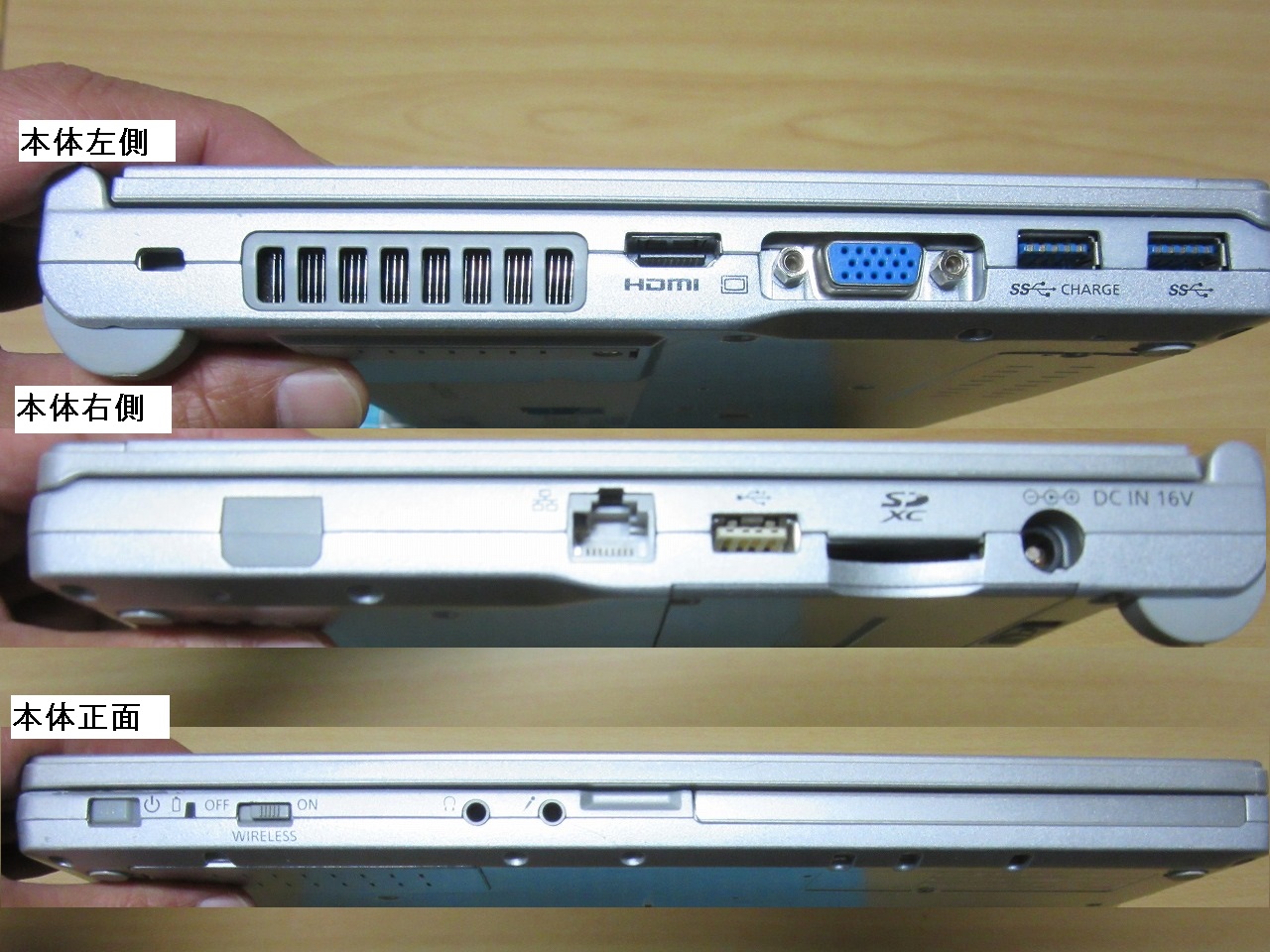

○左右及び正面端子部
左側の放熱部の形状がややSX1と違うくらいで、あとは同じ配置でした。
正面は流石にドライブが無いので違いますね、
後は、正面左側のスイッチ部分の塗装剥がれがありましたが、気にしなければ問題ないです。

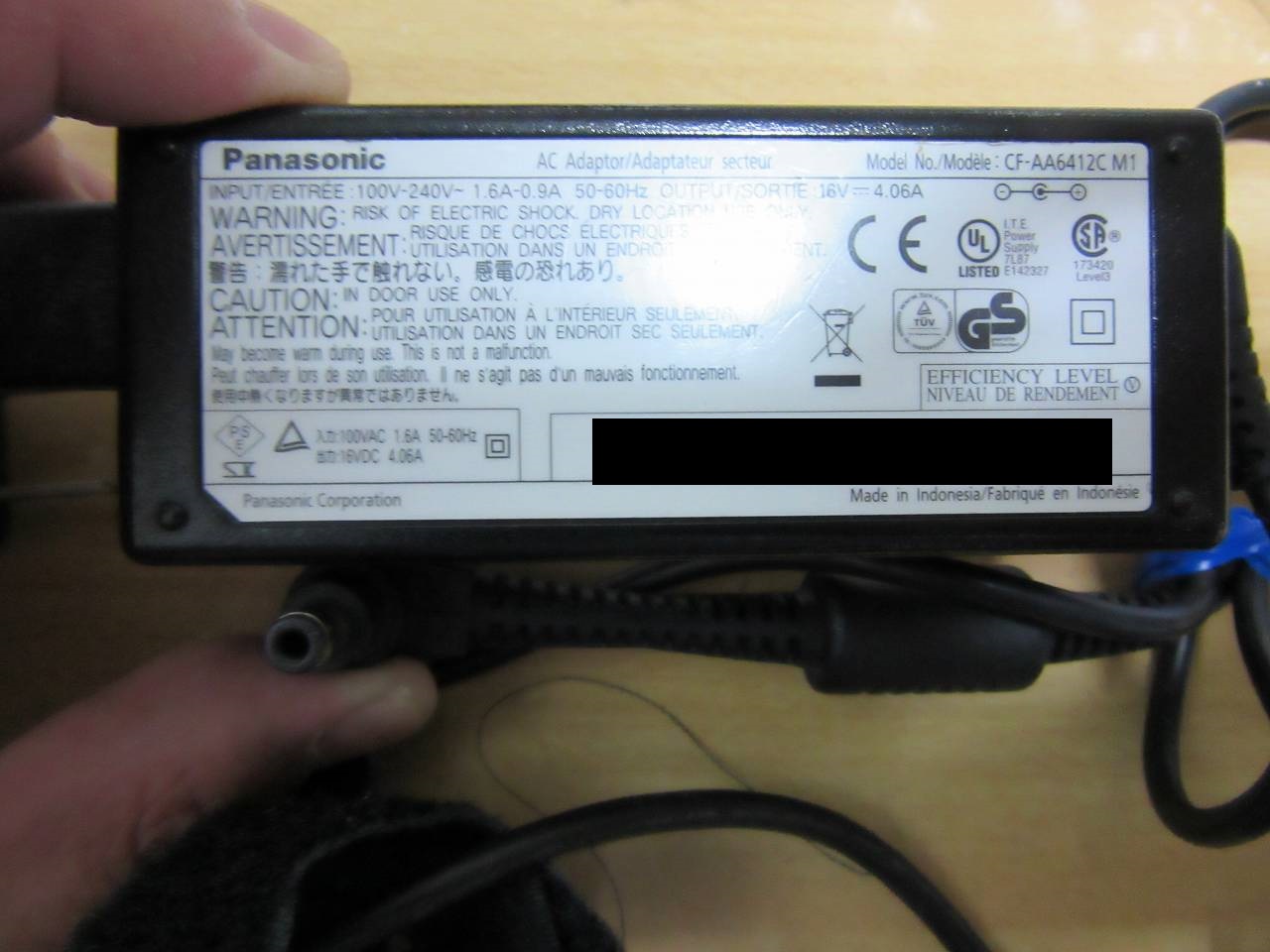

○付属品
本体だけでしたので、ACアダプターもありませんが、SX1の物(CF-AA6412C M1)がそのまま使えました。
後日、ジャンク品かオークション等で見つけたら確保したいですね。

※2020/01/21追記
ACアダプターですが、起動時に正しいACアダプターを使用して下さいのエラーが出たので購入しました。
詳細は、後述の”5.追加情報”でリンク先を記載しております。

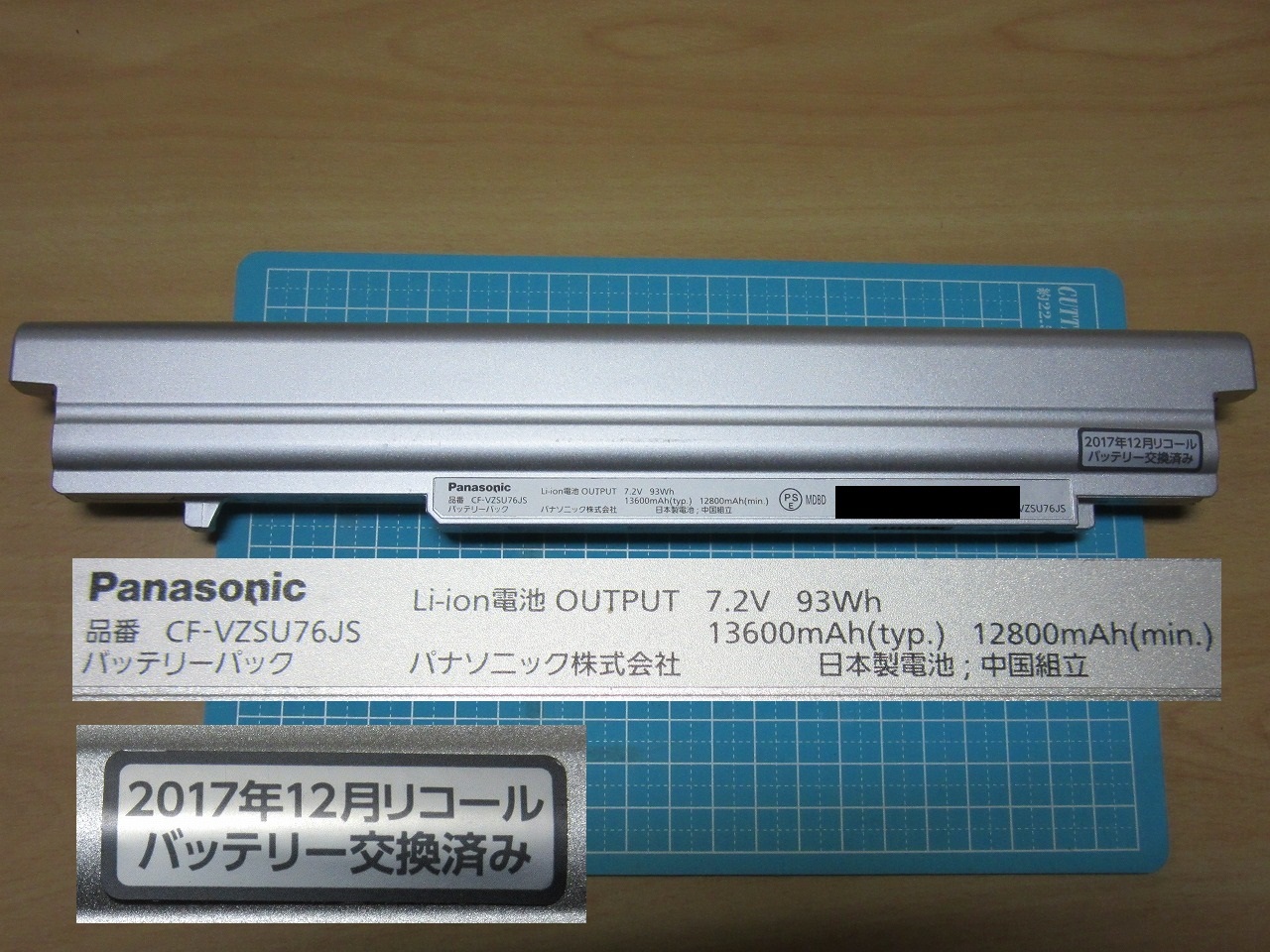

○CF-SX1のバッテリー



・バッテリーパック(L)(CF-VZSU76JS)
型番からロングバッテリーで、画像では埃で少し汚れており、多少のキズ等はありますが問題ない物でした。
尚、このバッテリーパックですが発火等の恐れがある為、リコールされていますので入手時は問題のないロットかを確認しておきましょう。
一応、当方のバッテリーには2017年リコール交換済みのシールが有りました。
※本記事でも後述で確認先を記載しています。

○バッテリー(L)


ちなみに、SX-1のCF-VZSU79JSも利用出来ました。
ただ、色が黒いのと、装着したした際にバッテリーのエラーが出る事があります。
おそらく装着した機器情報をチェックしてる感じですが、充電も使用も問題なかったので無視すれば大丈夫そうです。

と言う訳で次は動作確認です。
まずはBIOSの確認です。

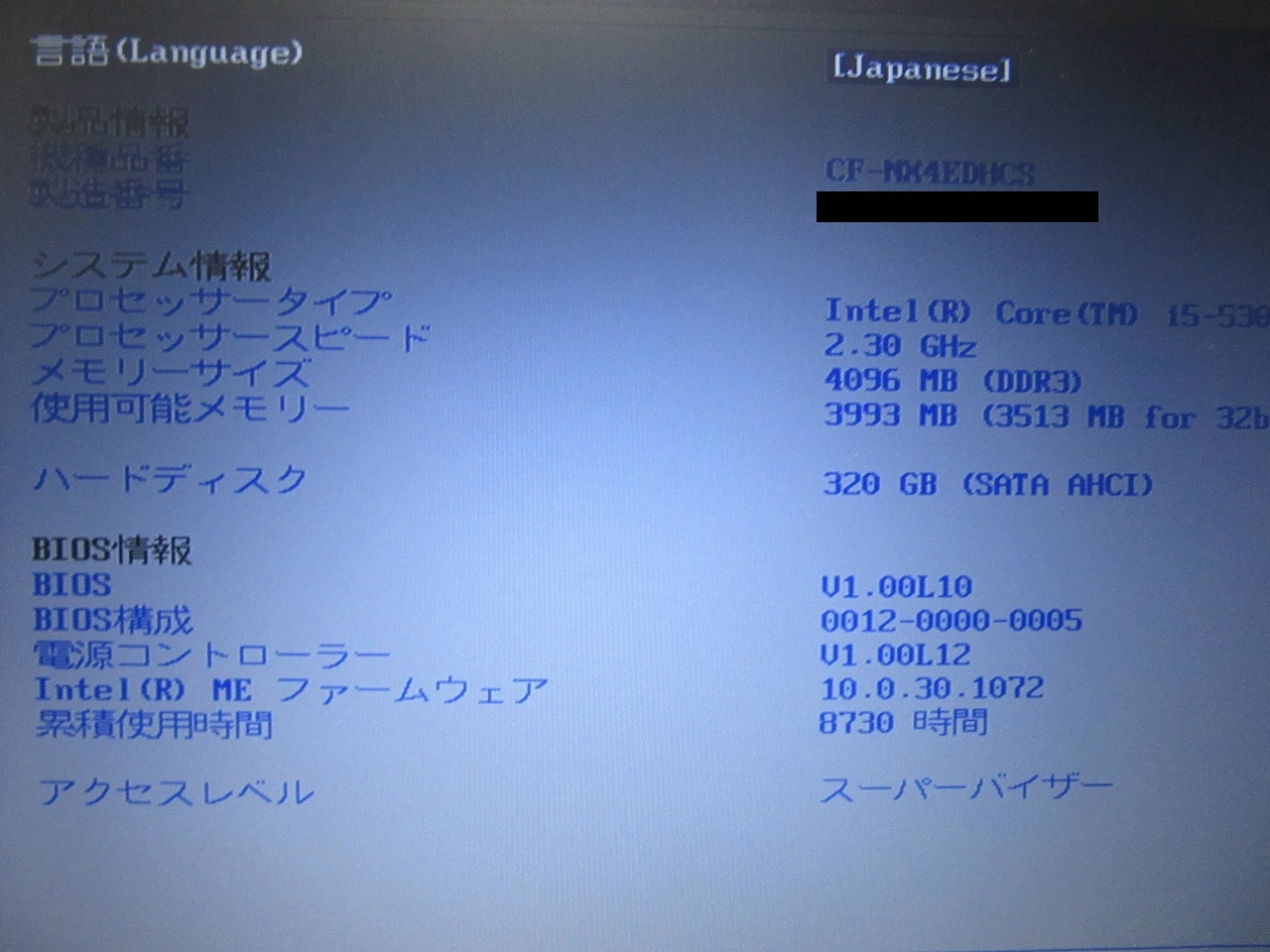

○BIOS確認
撮影した画像では判り難いですが、画面下部に何箇所か色ムラがありました。
(但し、気にしなければ気にならない範囲です。)
尚、スペック等には問題無くCPU:i5-5300U、メモリ:4GB・HDD:320GBでした。
又、使用時間は8730時間でした。

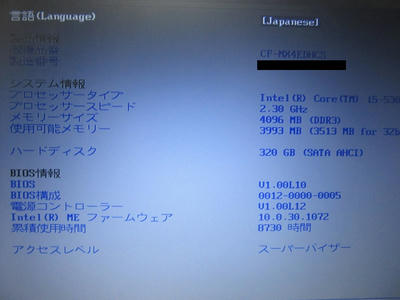

○BIOS画面


とりあえずOS(Windows10)起動後、最新の状態にしようとしているのですが、メモリ4GBのせいか、時間がかかります・・・。

一通り、最新状態や当方の使いやすい設定にしたところで、一度イメージバックアップを取得したいと思っているのですが、Windows Updateだけで半日以上掛かりました。

○其の作業の際の備忘録
①その他確認事項等
 MicroSDXC:問題無し
 HDMI端子:問題無し
 VGA端子:問題無し
 カメラ:後日確認予定

2.仕様



メーカの仕様ページと実機を比較確認しながら確認した内容です。
※注)当方の固体であり同型番でも該当しない構成がありますので、参考程度にして下さい。


メーカ Panasonic
ベースモデル CF-NX4
型番詳細 CF-NX4EDHCS
名称 Let's note NX4 標準モデル(銀
サイズ B5ノート(12.1ワイド)
CPU 第5世代(Broadwell) 5300U vPro(2.30G/2.9GHz)
チップセット CPUに内蔵
メモリ(搭載/最大) 4GB/16GB
※但しユーザが操作可能なメモリスロットは1個
メモリ種別 SO-DIMM,DDR3-SDRAM PC3-12800
※低電圧タイプも利用可能?
HDD TOSHIBA MQ01ABF032 320GB/5,400 rpm
(2.5インチ7mm/キャッシュ8 MiB)
グラフィック HD グラフィックス 5500
画面 12.1型ワイドTFTカラー液晶
WXGA:1,600×900ドット
I/F HDMI ×1、USB 3.0×2、USB 2.0×1、
SDXCカードスロット×1、
アナログVGA、有線LAN、無線LAN、Bluetooth、マイク、イヤホン、720pカメラ
有線LAN Intel Ethernet Connection I218-LM
無線LAN Intel Dual Band Wireless-AC 7265(a/b/g/n/AC)
寸法 295×216.2×25.4(mm W×D×H)
※バッテリーL装着時で突起部除く
DC 16V4.06A(○口タイプ)
その他 DVDスーパーマルチドライブ無し
PassMark Score :3845



3.その他



※注)未確認項目を含めます。価格等は調査時(2019年12月現在のものです)

(1)ACアダプター

 ※CF-SX1と同様の物が利用可能
・純正標準バッテリー(CF-AA6412C M1又はCF-AA6412CJS)
 CF-SX1は前者(CF-AA6412C M1)でOUTPUTが16V/4.06Aの物の様です。
 但し、SX3(NX3)はCF-AA64B2Cと色々ある模様ですので注意が必要ですね。

・ミニACアダプター(CF-AAA001AS )
 ※CF-AX/SX/NX/LX/MX/RZ/SZシリーズ専用で現在は販売中止

(2)バッテリパック

 ブラックと通常(シルバー)とで型番が異なる
 尚、ブラックモデル以外での動作確認は実施していないとの記述があるが、実際は使えた。

・バッテリパック(L)(シルバー)
  型番:CF-VZSU76JS
  仕様:出力7.2V、Typ:13600mAh、Min:12800mAh(93Wh)

・バッテリパック(S)(シルバー)
  型番:CF-VZSU75JS
  仕様:確認予定

・バッテリパック(L)(ブラック)
  型番:CF-VZSU79JS
  仕様:出力7.2V、Typ:13600mAh、Min:12800mAh(93Wh)

・バッテリパック(S)(ブラック)
  型番:CF-VZSU78JS
  仕様:確認予定


○重要!
 Let's Noteのバッテリーは一部リコールが出ている物がある
 中古品入手時は以下のサイトで確認する。
 (その際にはバッテリー型番とロット情報の一部が必要)

 外部サイト:ノートパソコン用バッテリーパック交換・回収のお知らせ(Panasonic)

(3)Windows10上での動作確認

Windows10上で幾つかの確認してみました。

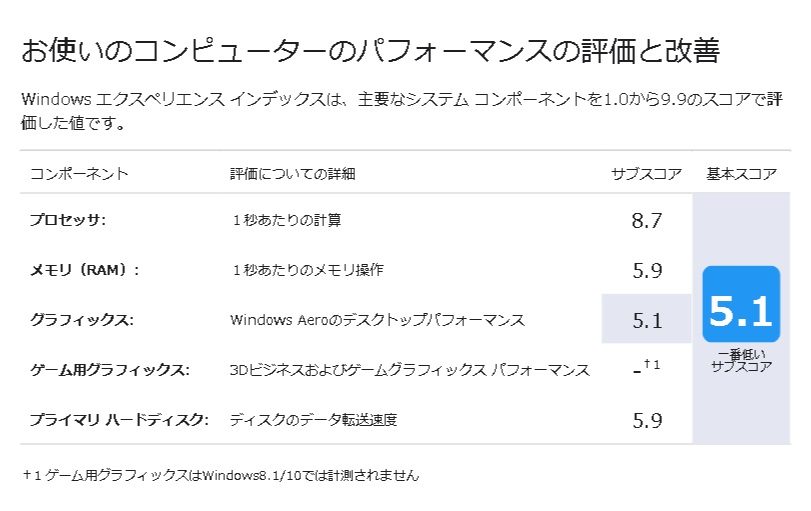

○エクスペリエンスインデックス

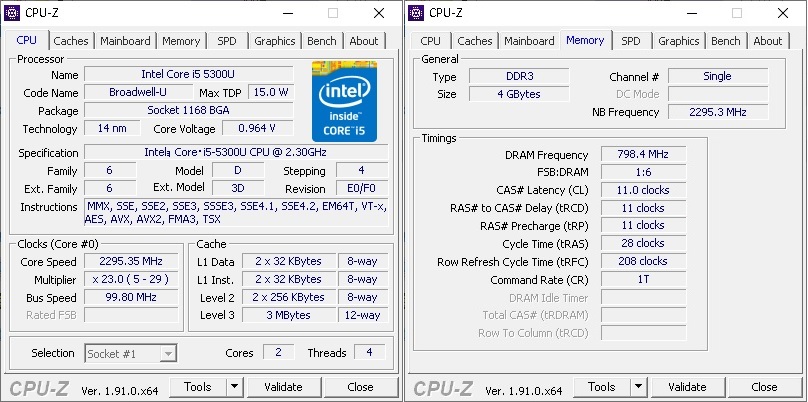

○CPU-Zの結果(CPU及びメモリ)

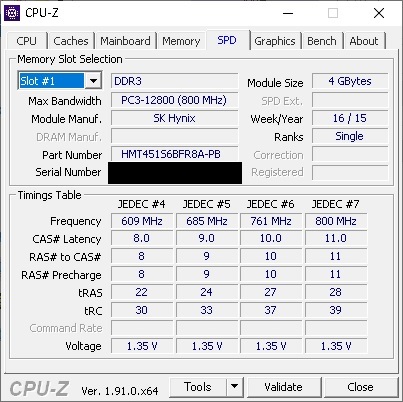

○CPU-ZのSPD

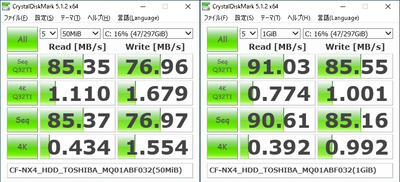

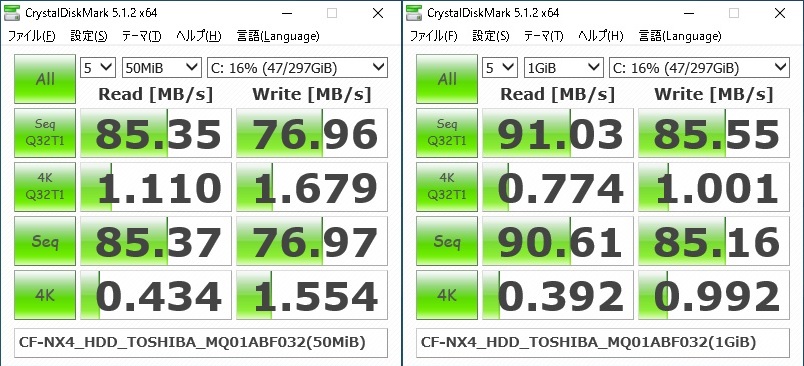

○DISK(HDD)ベンチマーク結果
※標準320GBのHDD

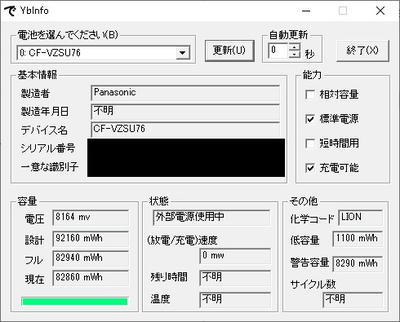

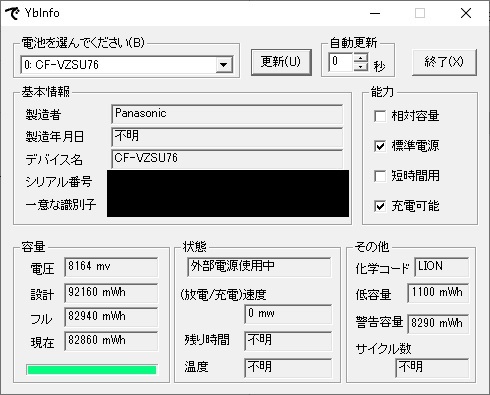

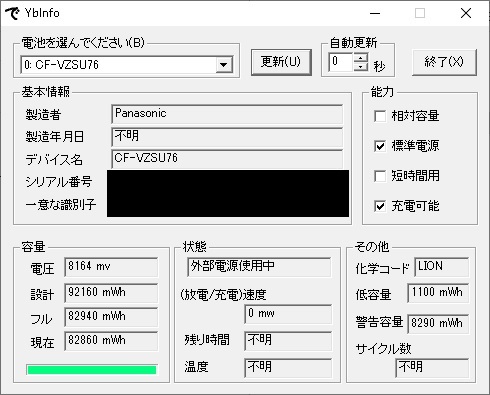

○バッテリーの劣化確認
※事前にバッテリー残量表示補正ユーティリティを実行済み


劣化度合い=「設計の容量」-「フルの容量」(数値の差)の様なので値を当てはめる
劣化率=「フルの容量」/「設計の容量」

92160-82940=9220
82940/92160=89.99% ※1割減

多少劣化はありますが、十分な感じです。

(4)本体各部の確認

メモリやHDD交換等の分解下準備の為、各部を確認

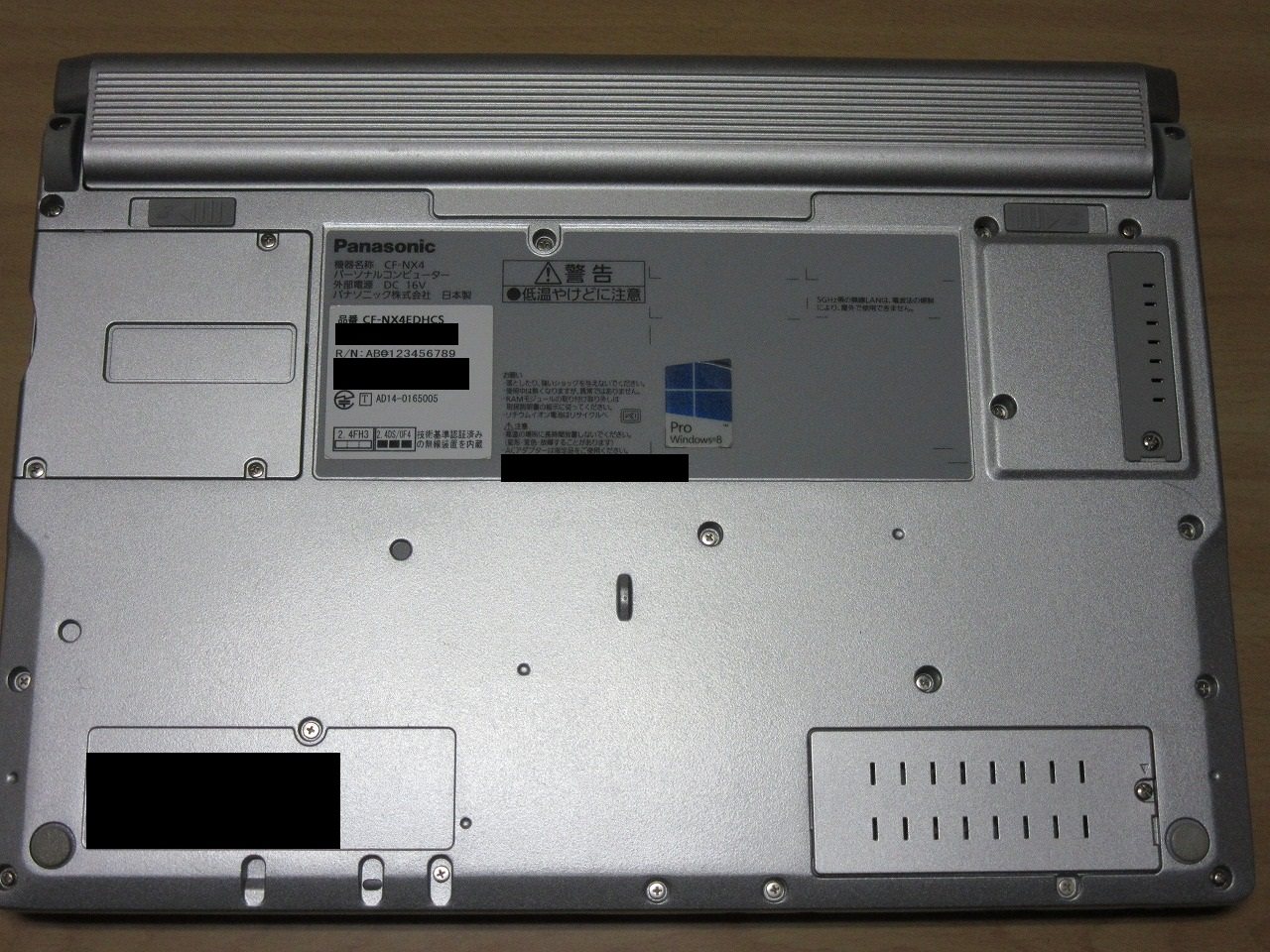

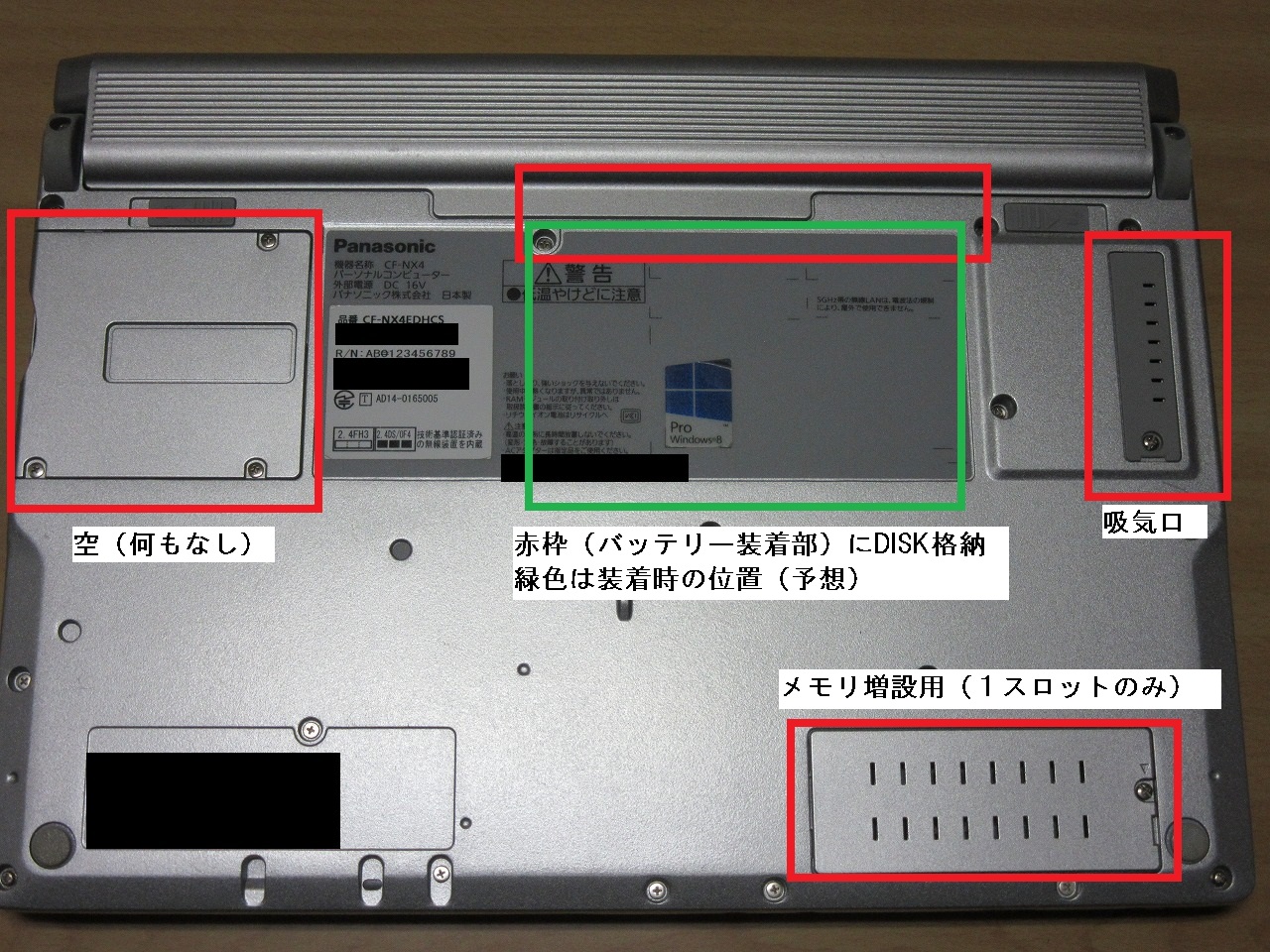

○本体背面部


背面部に吸気口とメモリ増設用スロット、横(バッテリ接続部)にHDD用のスロットが有り

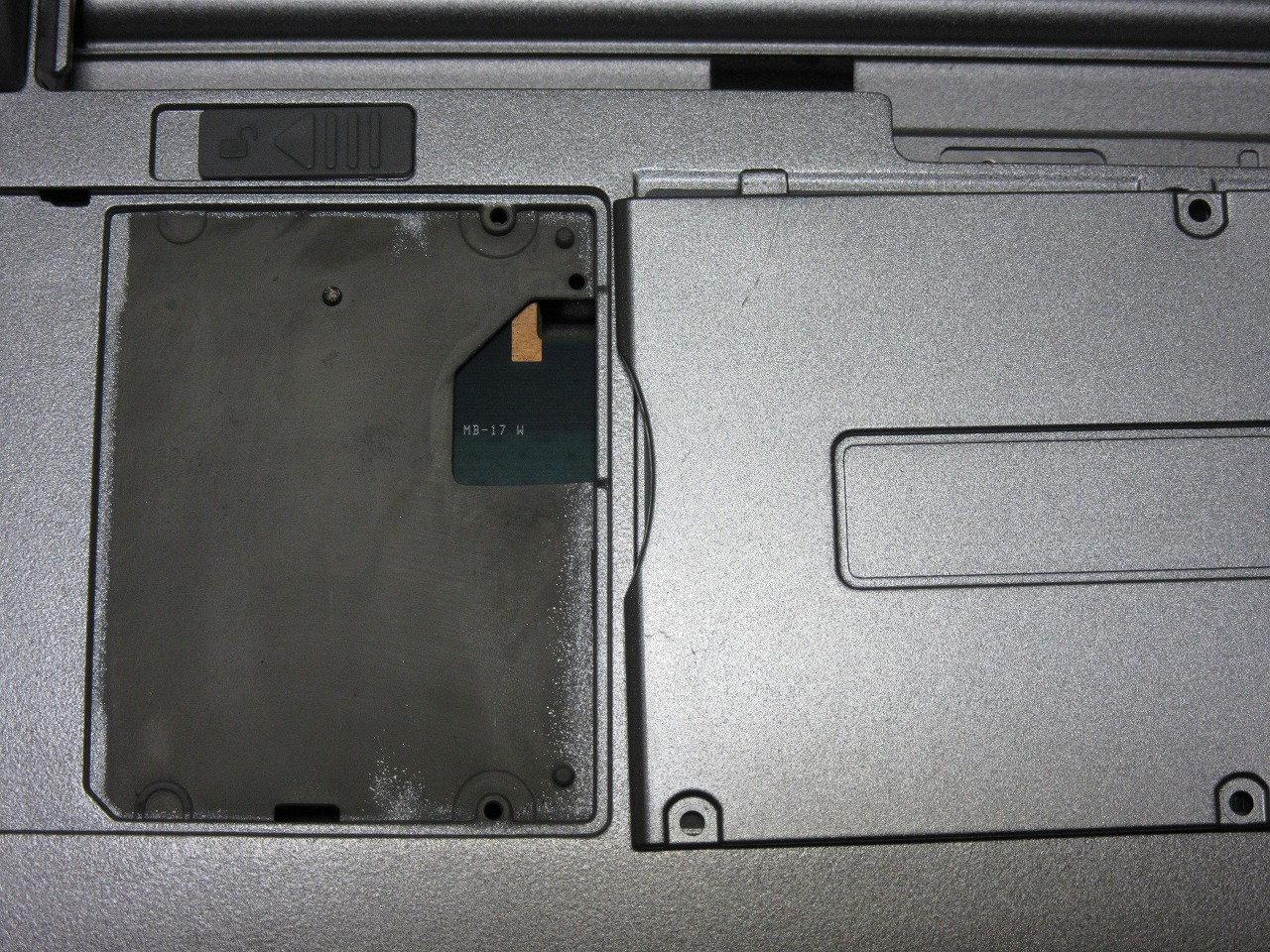

○左上の空の部分(用途不明)

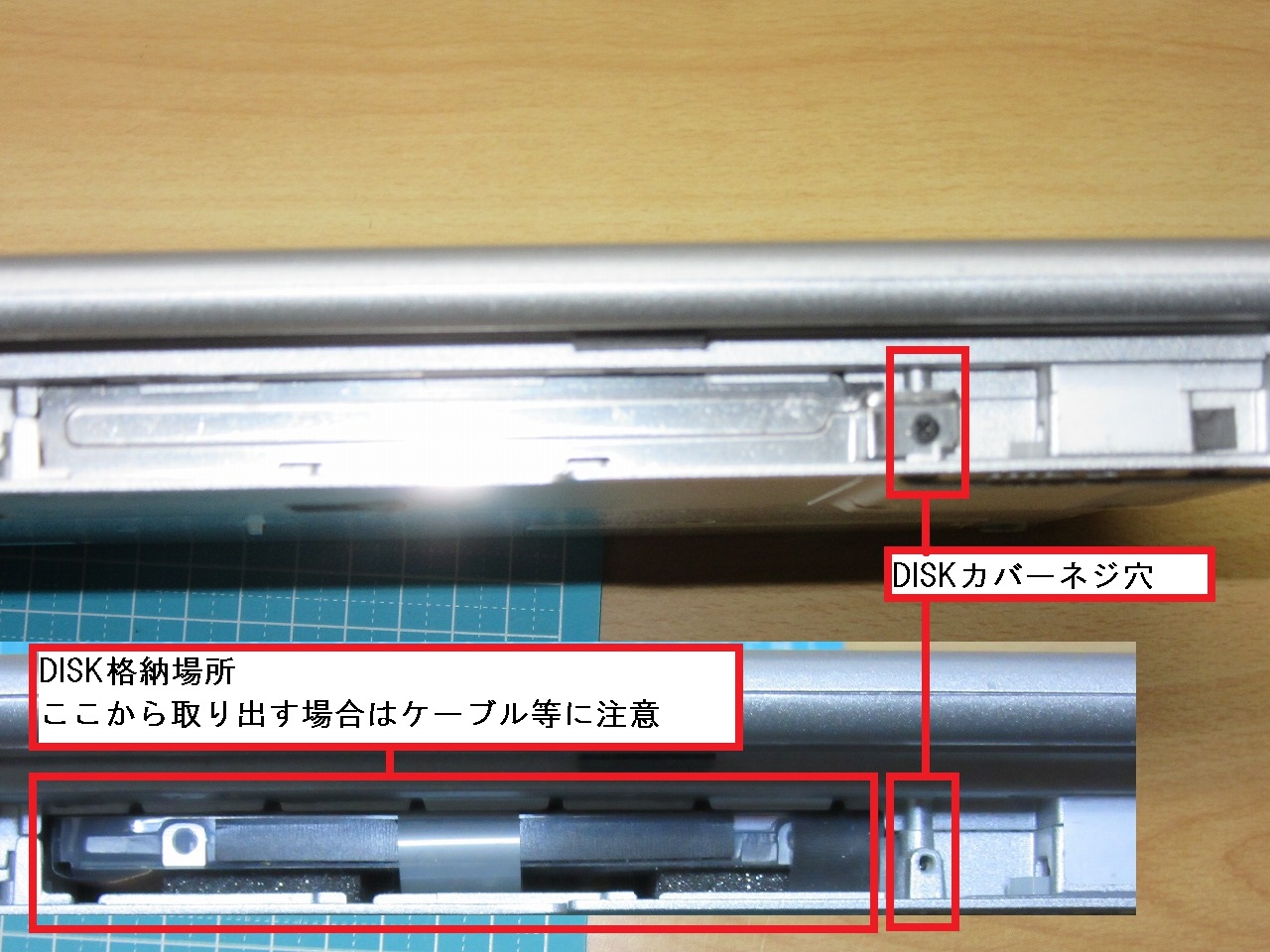

○HDD用スロット


上記画像にあるネジを外すとフラットケーブルに接続されたHDDが取り出せる。
但し、プラッチックで保護されているので、抜き差しに注意。
尚、位置としては背面の緑枠部に収納される感じである。

右側には封印シールの貼付けを確認

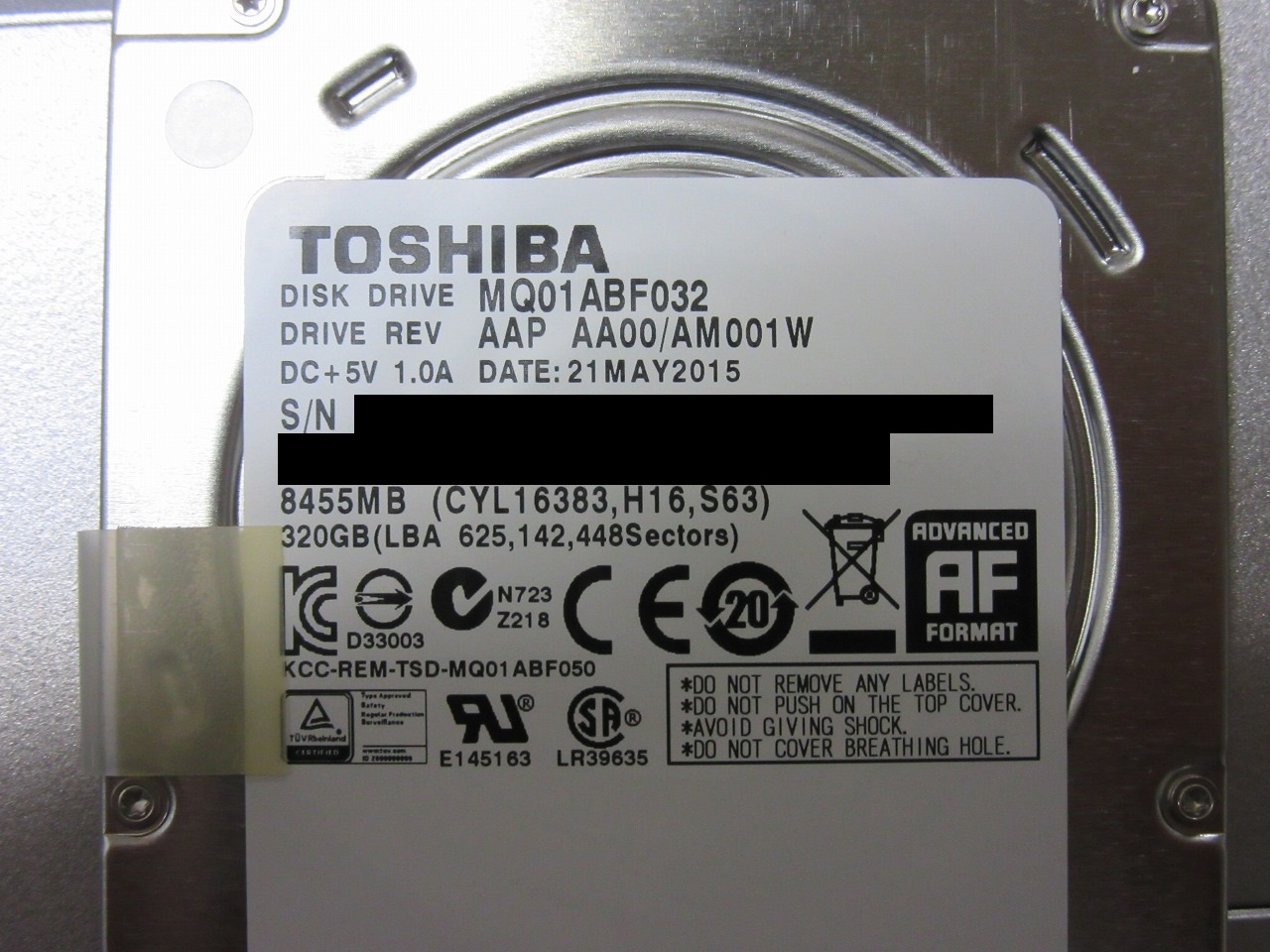

○抜き出したHDD及びその情報


○HDD仕様
メーカー TOSHIBA
製品名 MQ01ABF032
サイズ 2.5インチ7mm
型番 MQ01ABF032
詳細型番 -
容量 320GB
回転数 5400rpm
転送速度 SATA3 (6.0Gb/s)
キャッシュ 8MB
備考

SATA3ですがHDDなので80~90MB/sですね。

○メモリ
本体裏部のメモリスロットを空け確認したところ、スロットは空でした。
恐らくはシステムボート上に4GBは1枚入っているのと、先のCPU-Zで確認した内容ではDDR-3 12800相当の1.35Vなので低電圧と思われます。
尚、ユーザーが簡単に操作可能なスロットはここ1つのみで、もう1つはNECのVersapro同様に、
本体を分解する必要がある模様。(封印シールも剥がす必要があります)

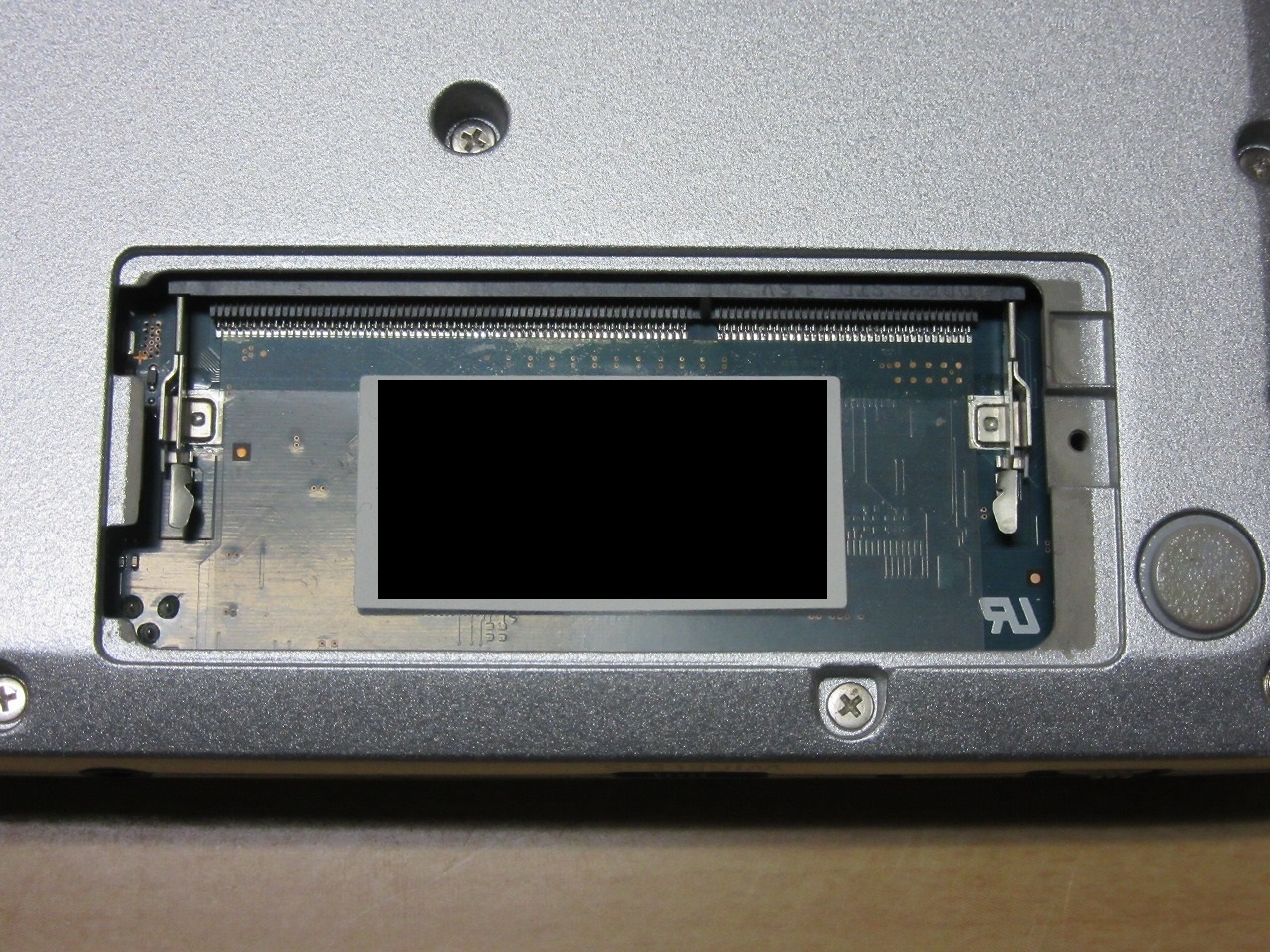

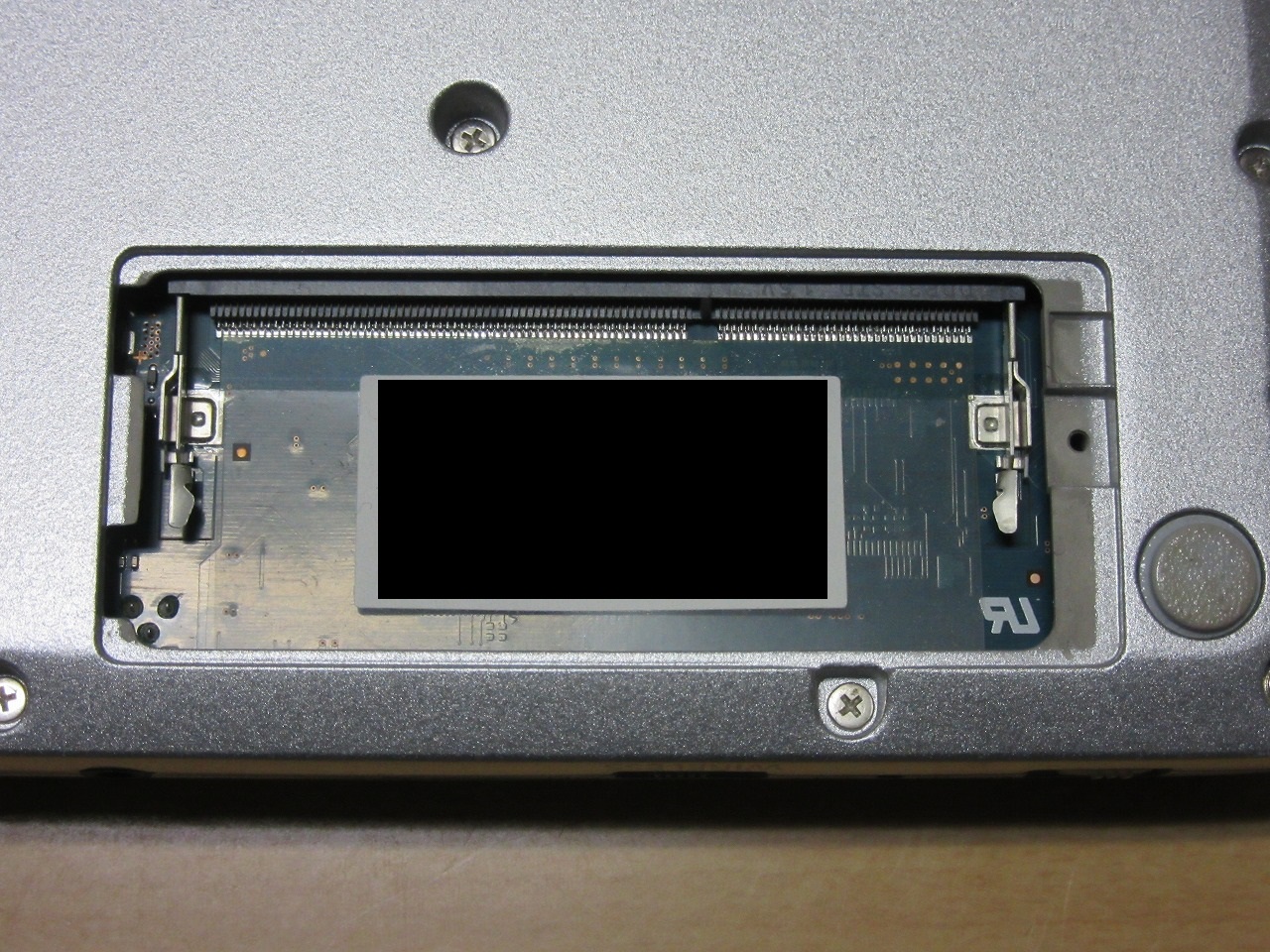

○メモリスロットの画像(空ですが・・)

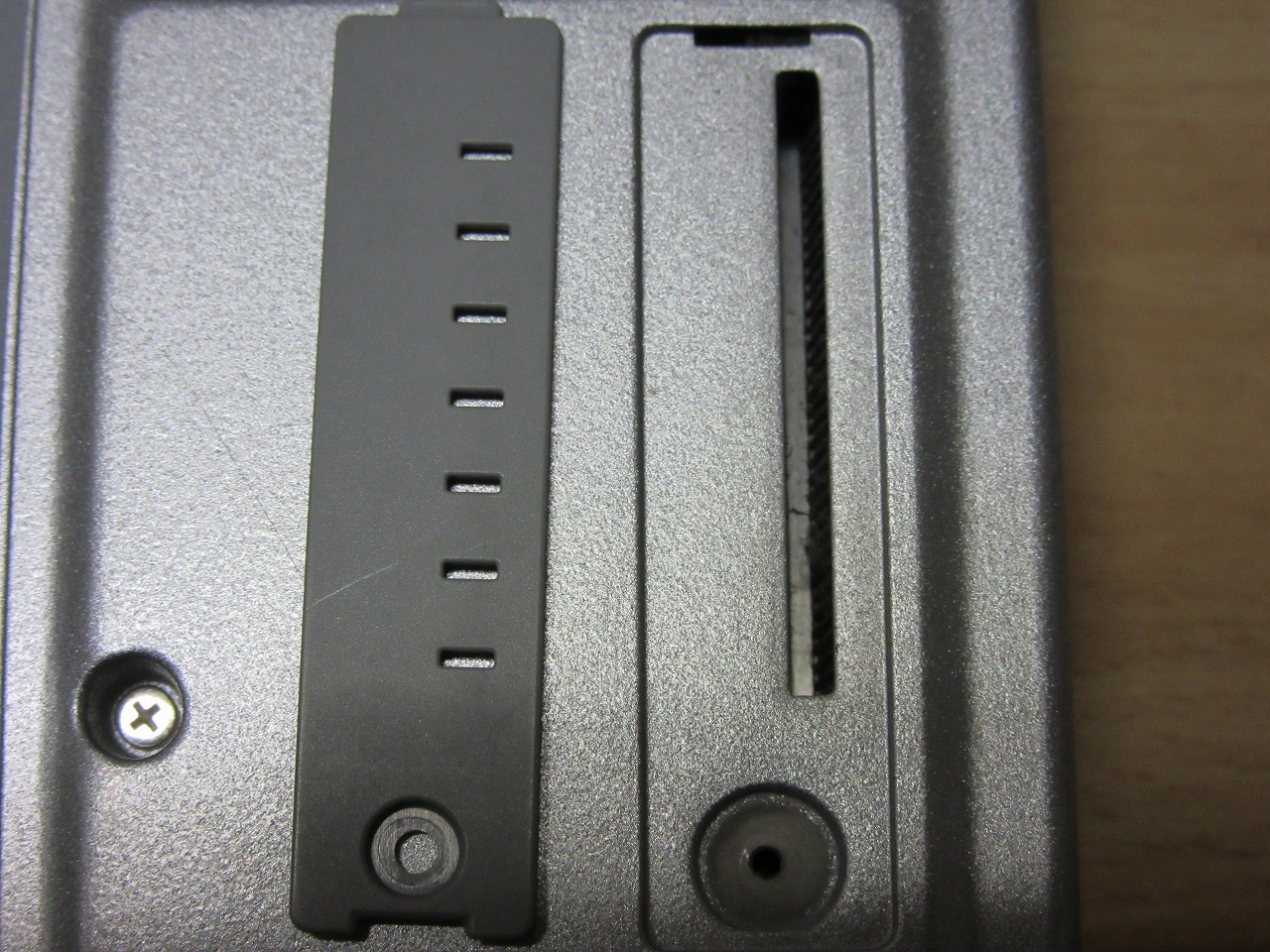

○吸気口スロット
ネジとカバーを外せばCPUFANがスキマから少し見える
ここから爪楊枝やピンセットで少しづつ埃を取り出す
※画像は開けてみたところ

(5)その他

まだ分解していないので仕様等による予想もありますが、SX1とNX4とを比較して外観は殆ど同じですが、中が違う感じです。

例えばSATA3になった事やWifiカードの端子がPCIeからM.2等・・
とりあえずはキーボードの交換やメモリの増設がしたいですね。

 ○やりたい事の候補
 ・HDD交換
 ・内部清掃
 ・キーボード交換
  →キーボード到着待ち
 ・メモリ交換

4.まとめ



今回入手したCF-NX4ですが、通常の経年劣化はありますが、問題無く稼動しています。
現状はキーボードの交換とメモリの増設を計画していますが、年末年始の頃でしょうか・?
出来ればSSD化もしたいですね・・。

尚、SX1であったUSBの認識の件(特定のUSBメモリが認識しない)ですが、NX4でも同様に発生しました。
その為、所持しているUSB(Trancend製)1本との相性ぽいです。


5.追加情報


ジャンクで入手してから色々した事です。

5-1)メモリ換装について

メモリを16GB化にしました。
詳細はこちらの記事を参照願います。
PanasonicノートPC CF-NX4(CF-NX4EDHCS)本体分解方法(メモリ増設・メモリ交換等)

5-2)キーボード交換について

新品のキーボードを購入し、交換しました。
詳細はこちらの記事を参照願います。
PanasonicノートPC CF-NX4(CF-NX4EDHCS)本体分解方法(キーボード交換等)

5-3)DISK換装について

SSDを購入し、換装しました。
詳細はこちらの記事を参照願います。
PanasonicノートPC CF-NX4(CF-NX4EDHCS)本体分解方法(DISK交換等)

5-4)ACアダプターの購入について

CF-SX1のACアダプターではエラーが発生した為、エラーの出ない中古ACアダプターを購入しました。
詳細はこちらの記事を参照願います。
CF-NX4用の中古ACアダプターを購入(CF-AA6412C M2でエラー無し)



以上

○更新履歴
2019/12/15 初版
2019/12/17 交換用キーボードについての情報を追加
2020/01/21 ”5.”追加情報”の項目を追加
