LenovoACアダプターをNECノートPCで使用する（ACアダプタ変換ケーブル IC-LMK01、IC-LMK02）

最終更新日：2018/03/10

先日購入したNECのジャンクのPC（PC-VK26MBZCF）を起動させる続きです。
今回は、VersaProシリーズ（ベースモデル：VK26M/B-F　詳細型番：PC-VK26MBZCF）のPCをLenovo x200系等の20V ACアダプターで稼動させる内容です。

先日の記事ではACアダプターの変換ケーブルを注文したところまででしたが、商品が届きましたので使用してみました。

０．目次

１．解説
２．評価
３．総評

１．解説

注意：本内容は各メーカの動作保証外の行為をしております。
その為、本記事の内容通りにならない場合やPC等の機器破損・作業者等のケガ等を発生させる場合がありますが、当方は一切責任を負いません。
各個人の判断と責任で実施して下さい。

製品は以下の2点です。

左：Lenovo 電源コネクタ変換ケーブル 0.1m 丸型プラグ(メス) - 角型プラグ(オス) IC-LMK01 (変換ケーブルタイプ)

右： Lenovo 電源用変換コネクタ丸型プラグ(メス) - 角型プラグ(オス) IC-LMK02 (L型コネクタタイプ)

この製品は元々x200～x230等の20V丸型アダプターをx240以降等の四角口型に変換するものです。
その商品説明の対応機種内に、NECのVersaProシリーズ ( VK14EF-K )の記載があり、同容量を使用するVersaProのPC（PC-VK26MBZCF）でも使用出来るのではと思いました。
又、ネット上にもその様な情報があった為、試してみる事にしました。
まずは到着時の梱包です。
ヤマトのネコポスで封筒に入れられて来ました。
ちなみに販売元の住所ですが秋葉原でした。
GoogleMapで住所を検索すると、昔、ジャンク屋に行くのに通ったところのようです。

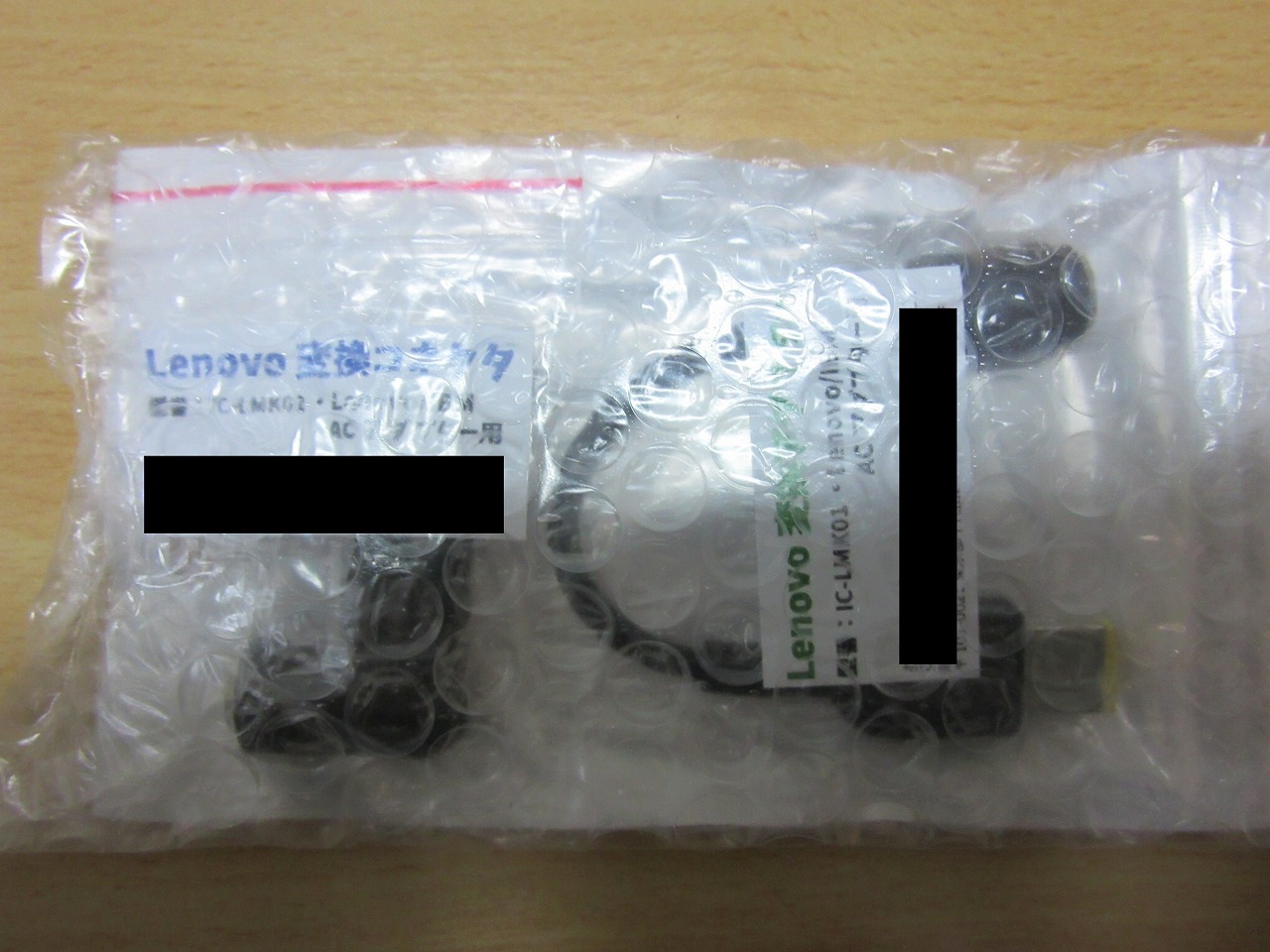

封筒を開封したところです。

緩衝材（プチプチ）に包まれています。

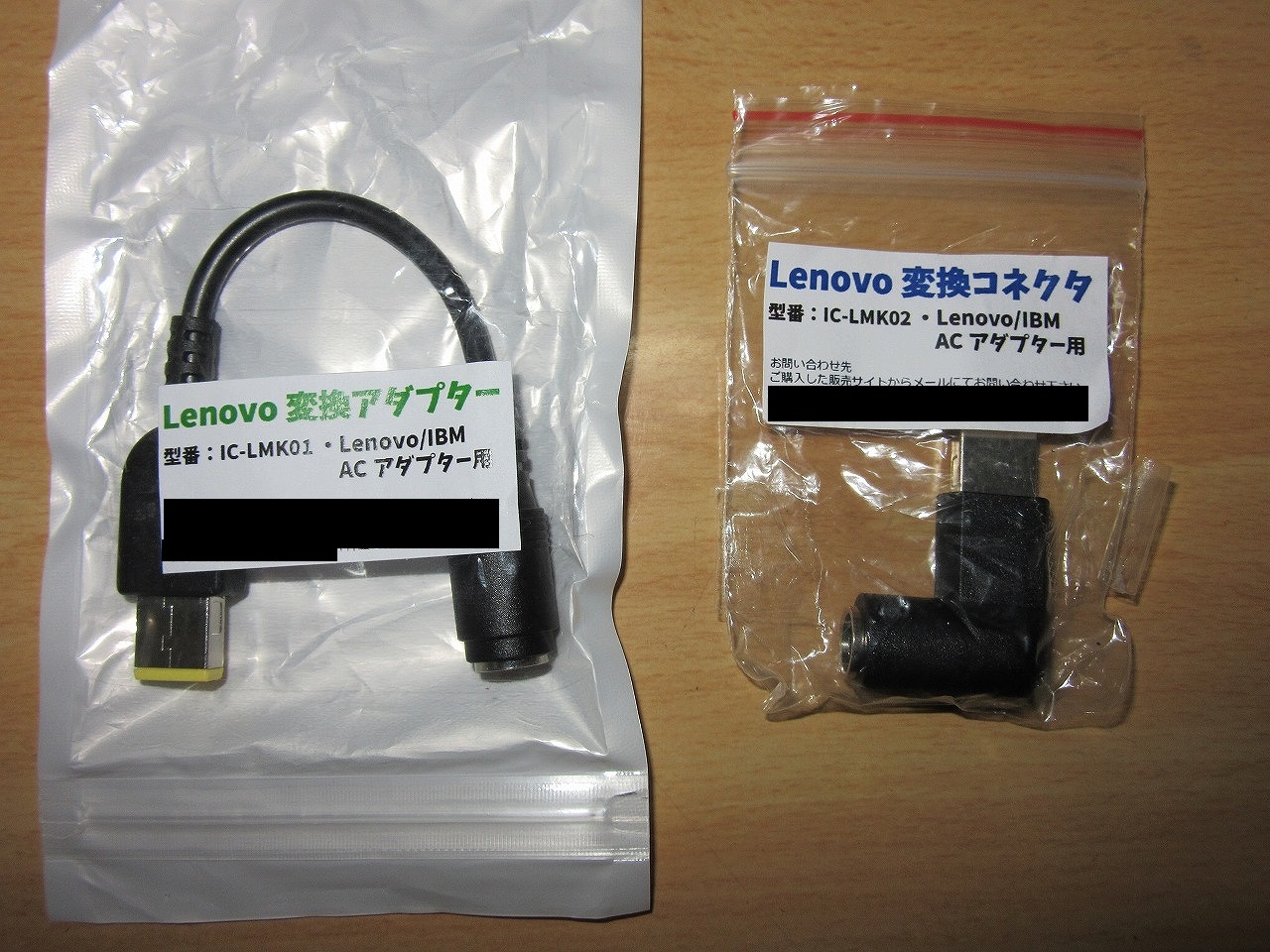

緩衝材から出したところで、今回商品は2つ頼みました。

左が変換アダプター（ケーブル）で「IC-LMK01」、右が変換コネクタ（L字型）で
「IC-LMK02」です。

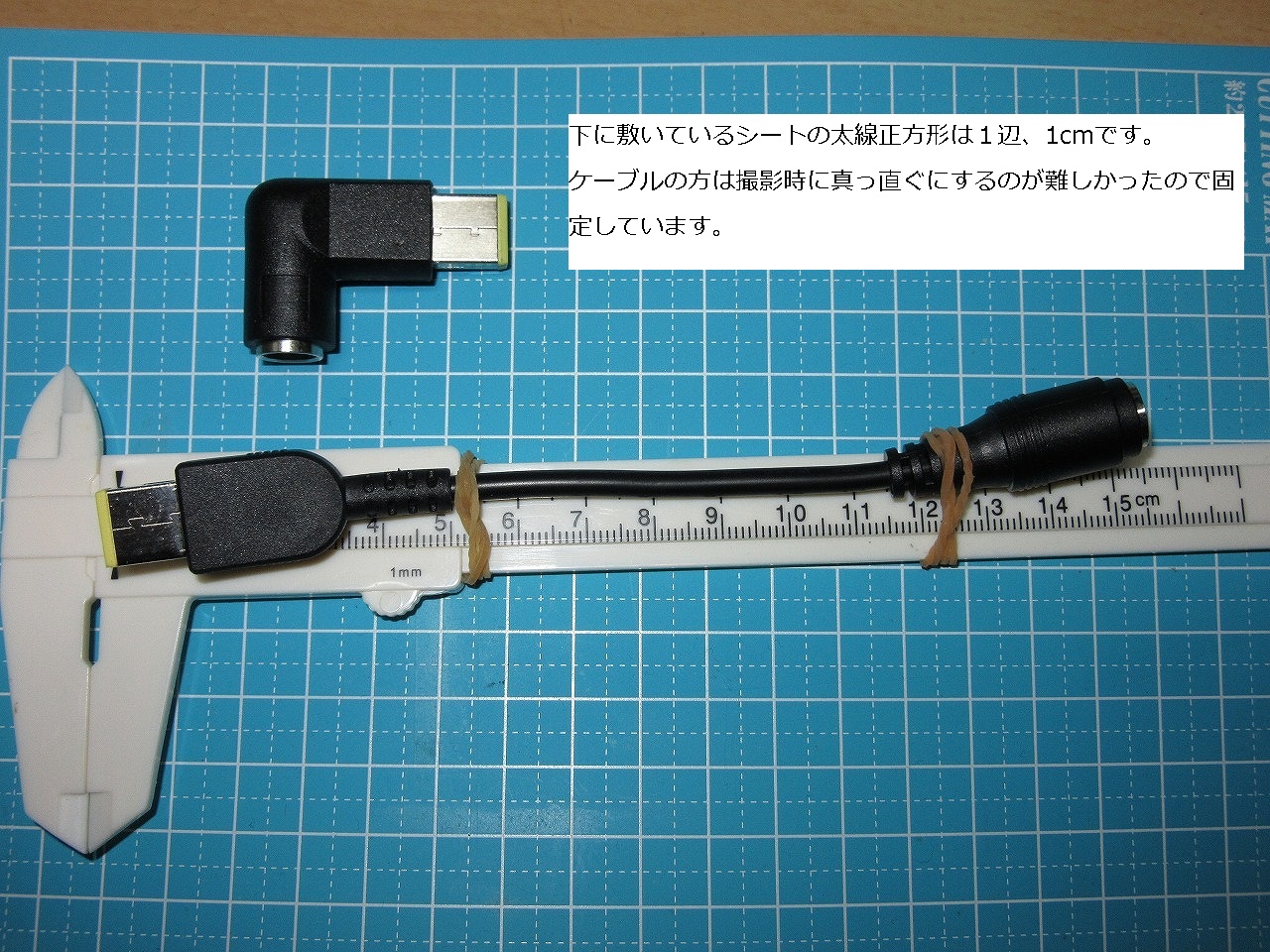

製品のサイズ等です。

下に敷いているマットのマス１辺は1cmで、それぞれ次の通りです。

・IC-LMK01（コード型）

　サイズ：15.2cm x2.6cm（長さx最大幅）※最大幅はPC接続側

・IC-LMK02（L字型）

　サイズ：4cm x3cm（長さx幅）
・共通情報：（DCコネクタ側）
　サイズ：4.5mm x11mm（縦x横）

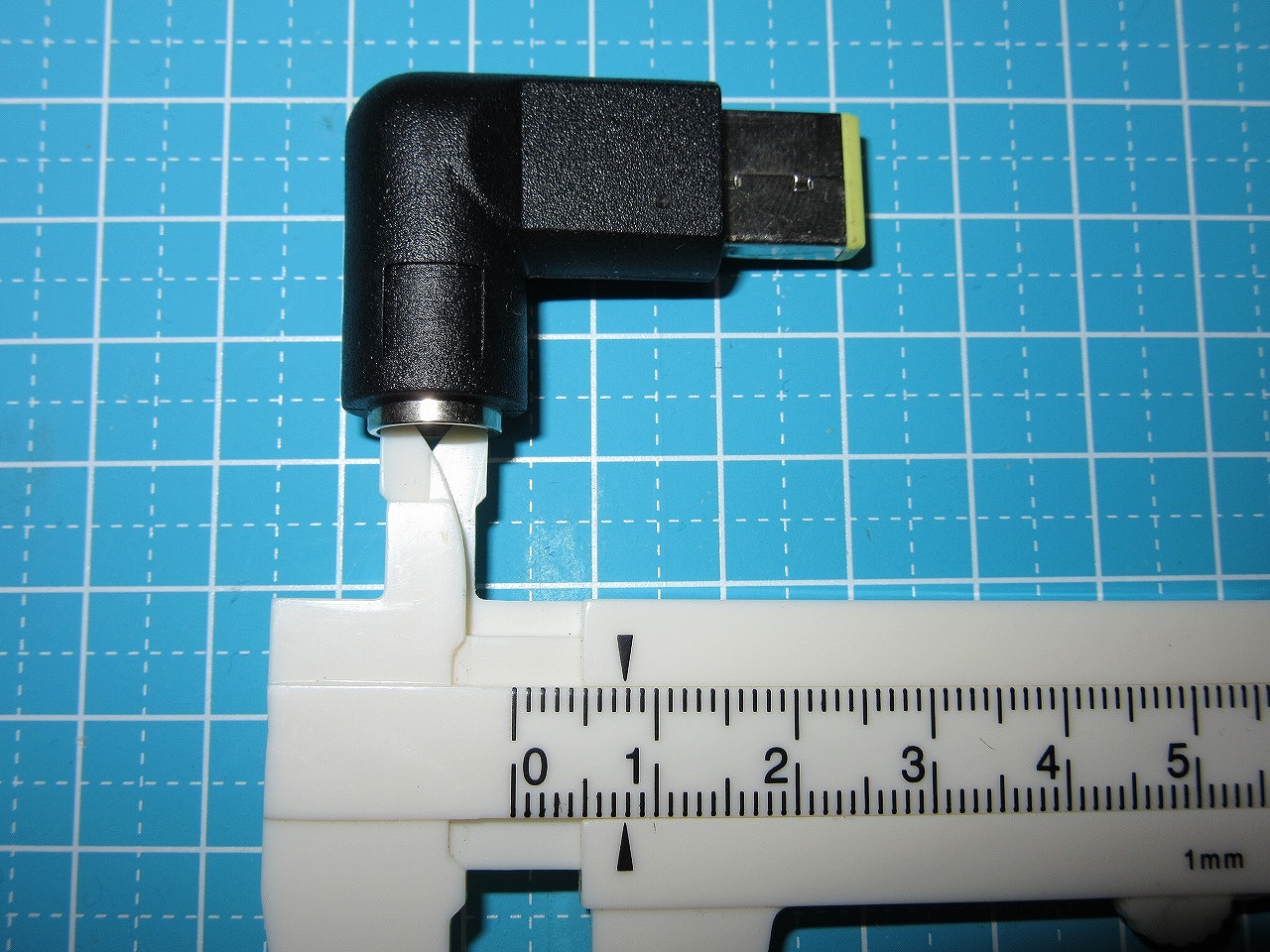

ACアダプタとの接続側（メス）の内径は8mmでした。

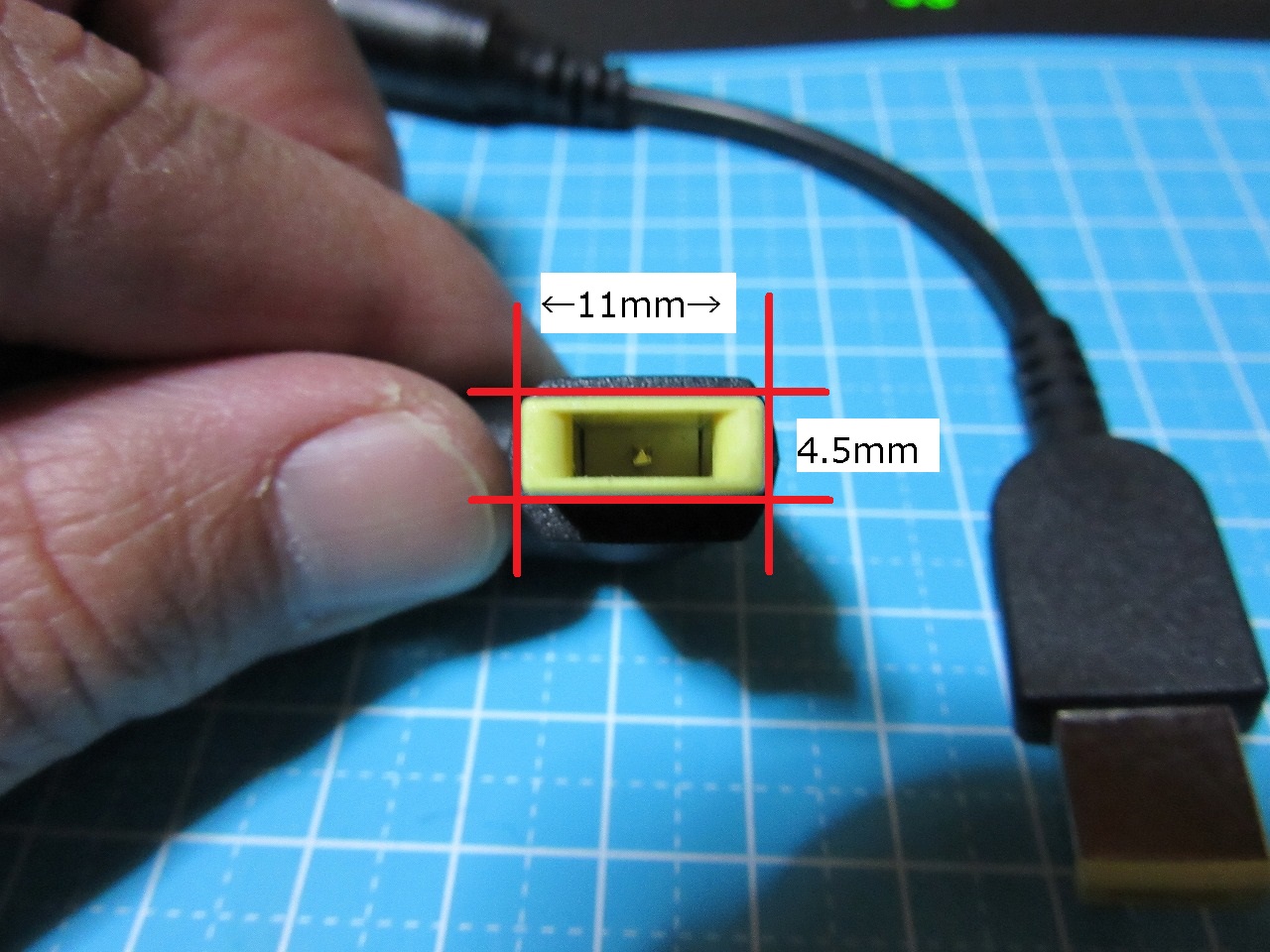

DCコネクタ側のサイズです。両方共、横11mm x 縦4.5mmでした。

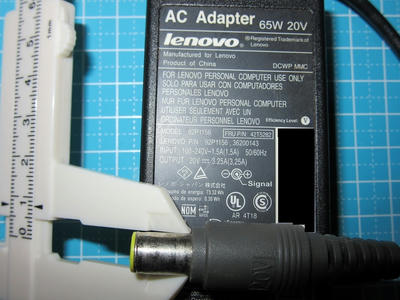

次に、使用するACアダプターです。
先に記載の通り、LenovoのACアダプターを使用します。

○ACアダプター仕様

メーカ	Lenovo
型番	92P1156
出力	20V(3.25A) 65W仕様
端子口径サイズ	8mm
備考	X200～x230等で使用

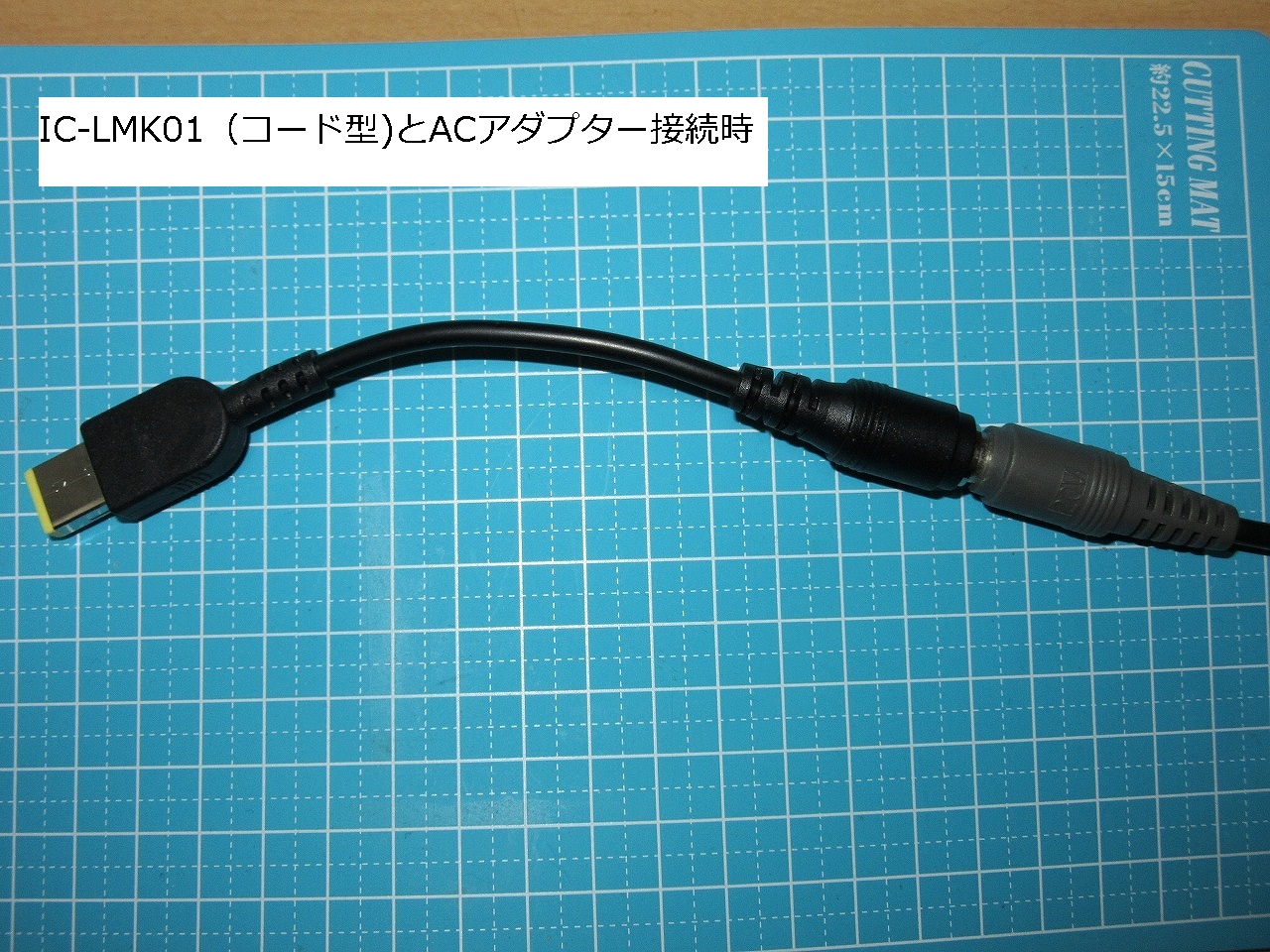

ではACアダプターと接続してみます。
○IC-LMK01（コード型）

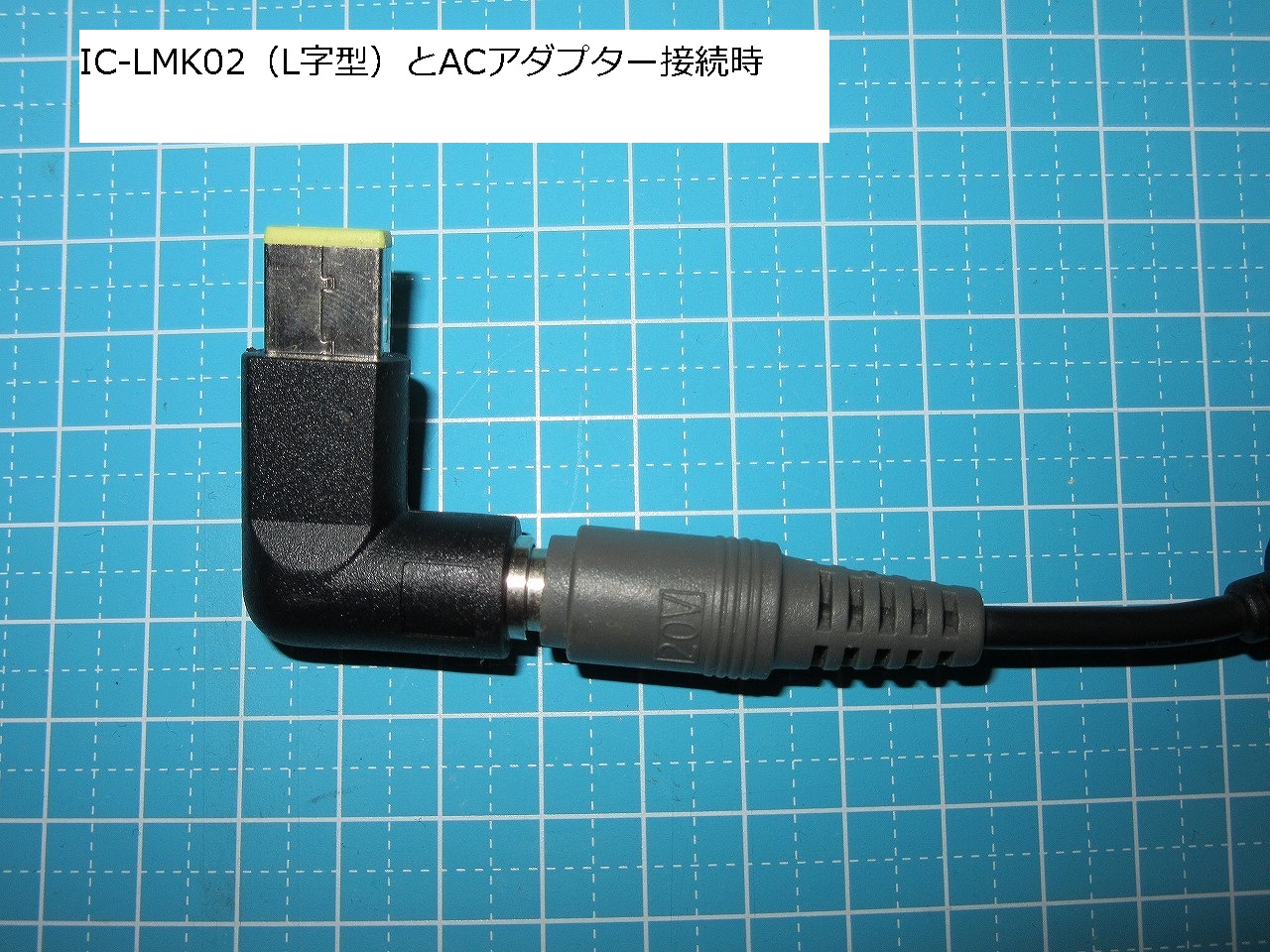

○IC-LMK02（L字型）

どちらも接続時に端子金属部分が見えますが、現在のところ仕様のようです。
その為、商品説明ページで危険事項として、「濡れた手では絶対に触らない事」
とあります。※2017年12月12日現在

気になるようなら、カバー等をつけて防水対策等をするのが良いかなと思いました。

ちなみにPC側の差込口ですが、こんな感じのものです。
といっても、私のはDCコネクタ内のプラッチックのパーツが取れていますので参考になるかは不明ですが・・。

○NEC PC（PC-VK26MBZCF）左側

※2018/03/10　DCジャック（コネクタ）部分の修理をしました。
詳細は以下の記事を参照願います。

NECノートPC VK26M/B-F（PC-VK26MBZCF）のDCジャック（20V四角口型）を修理する

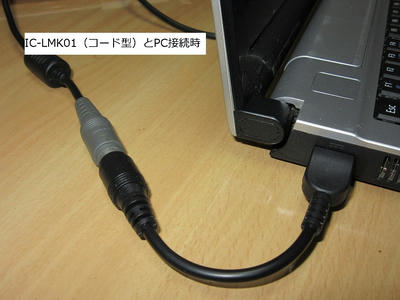

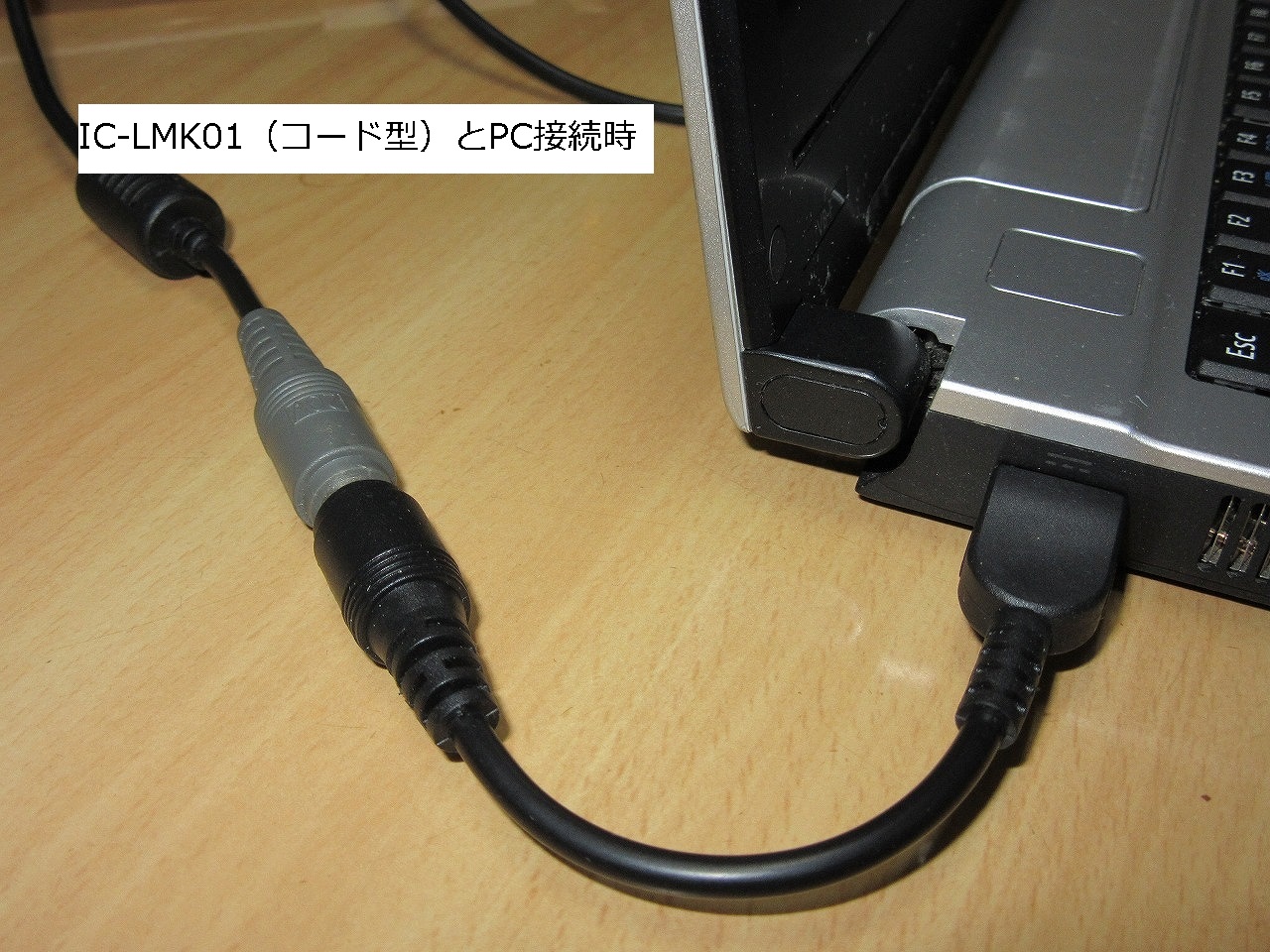

次は実際にPC（PC-VK26MBZCF）との接続です。
○IC-LMK01（コード型）

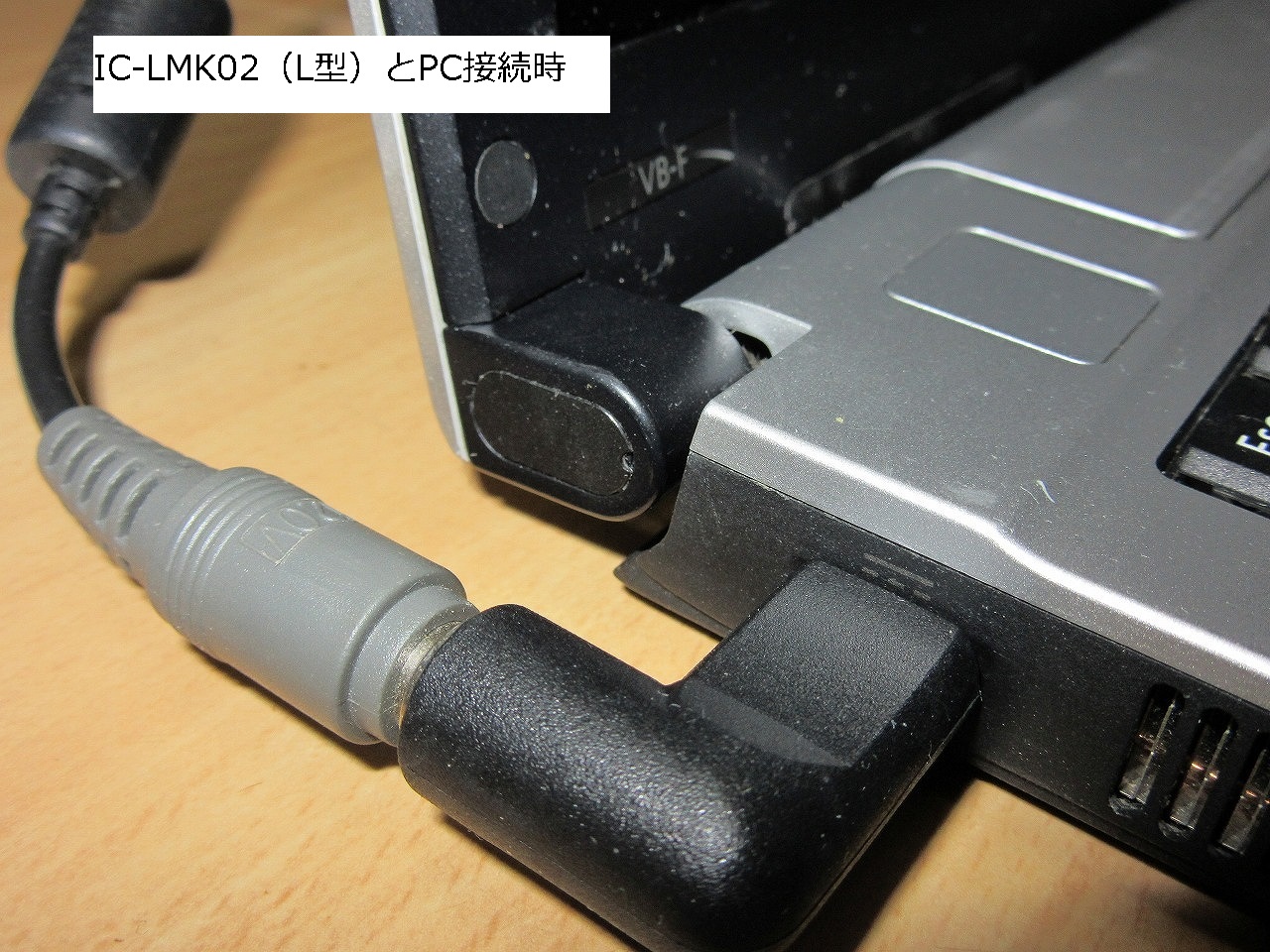

○IC-LMK02（L字型）

結果、どちらを使用しても正常にPCが起動しました。

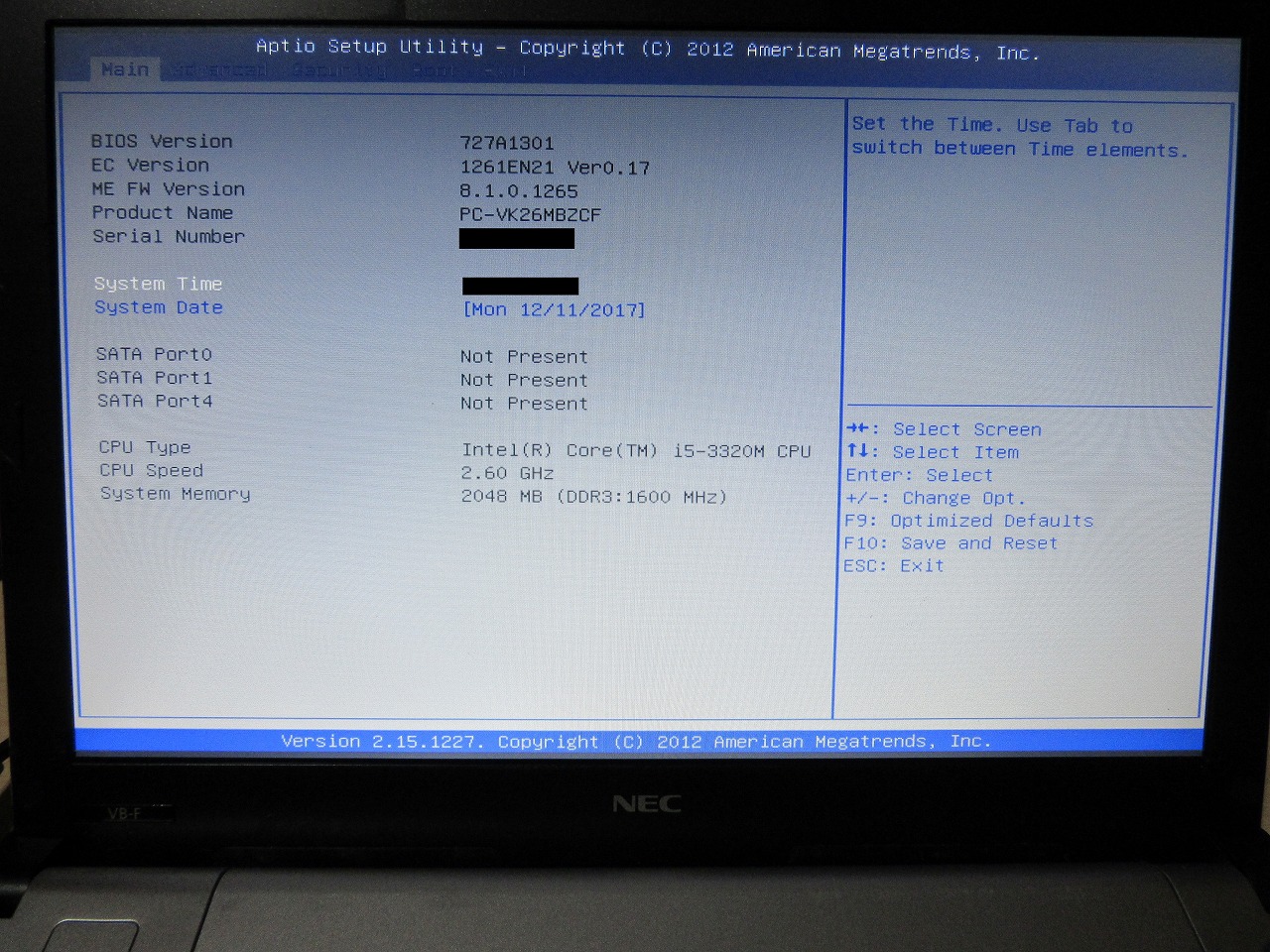

○BIOS画面

２．評価

○良い点

・該当機種の四角口のNEC ACアダプタの流通が少ないので、流通の多い古い丸口（8mm）Lenovoのアダプタが利用出来るのは大きい
・値段も手ごろである

○悪い点
・接続時に外側の端子がむき出しなのが多少気になる
（感電等の配慮から、安全の為に金属部分を覆っていれば無条件に満点でした。）

○その他
現在のところ問題ありませんが、長時間運用での動向を見たいと思います。

３．総評

IC-LMK01(コード型)とIC-LMK02(L字型)のどちらを選ぶかについては、好みや利用環境によると思います。

例えばですが、IC-LMK01のコード型であればPCの画面を他の人に見せるのに動かす場合にはPC側端子への負担が少ないでしょうし、IC-LMK02のL字型の方は綺麗に配線を後ろに出す事が出来ます。（但し、PCを動かす時にコードに引っ張られ動きやすい等）
このあたりを考慮しどちらか選ぶと良いと思います。

尚、購入時には商品の説明欄にある記載事項をよく読む事を推奨します。
繰り返しとなりますが、販売先が保証した機種以外での使用ですので、
利用は完全に自己責任となります。
その点を考慮しましょう。

それではPCも電源が入るようになったので次も色々弄ってきます。

○更新履歴
2017/12/19　誤字・脱字の修正及びDCコネクタ側の情報を追加
2018/03/10　DCジャック部分の修理とリンクを追加等

以上
