【Lenovo M75q-1 Tiny】M.2 SSDを搭載（WD BLUE SN550（WDS100T2B0C-1TBモデル））

最終更新日：2020/11/29

今年の4月に購入したLenovo Thinkcenta M75q-1 Tinyですが、ようやく増強させようと思った話の第2弾です。
今回はそのM75q-1 TinyのDISKにM.2（NVMe）のSSD（WD WDS100T2B0C）を装着する内容です。

〇作業時の様子




０．目次

１．用途と現在の環境
１－１）用途
１－２）現在の環境
２．購入したM.2 SSD
３．検品
４．装着作業
５．動作確認
５－１）BIOS画面での確認
５－２）OS（Windows10）からの確認
５－３）CrystalDiskInfoでの確認
５－４）CrystalDiskMarkでの確認
６．評価
７．まとめ


１．用途と現在の環境


ざっくりですがこんな感じです。

１－１）用途

〇用途
・動画編集
・検証環境（ESXiやubuntu等）
・その他（OSやアプリの機能等の実験環境）
と言うことで色々です（笑
今まで元ジャンクのノートPC（Versapro等）を使ってましたが、M75q-1 Tinyが安かったので1台買った次第です。
更に、SSDは2.5インチの物は幾つか使用しているのですがM.2タイプは個人では初めて（笑。
と言うことで今後の備忘録み兼ねた内容です。

１－２）現在の環境

当方の増強中のPC（Lenovo M75q-1 Tiny）の簡単な仕様です。
〇仕様
項目　 内容
機種 Lenovo ThinkCentra M75q-1  Tiny
型番 MT-M11A4-CT01WW
CPU AMD Ryzen 5 PRO 3400GE
MEM 32GB(DDR4 PC4-25600(DDR4-3200))
※但しバス速度は機種の制限で2666MHz
DISK HDD(Seagate ST100LM049 1TB)
備考 ・メモリースロット数は合計2個
・ACアダプター135Wも別途入手済み

※詳細はこちらで紹介しています。

・【M75q-1】Lenovo ThinkCentre M75q-1 Tinyを購入した話

と、言うことで元々メモリーは前回やりましたが、今回はM.2となった次第です・・。


２．購入したM.2 SSD


こちらもM75q-1では定番と言われている製品を選びました。
製品は"WD BLUE SN550（WDS100T2B0C-1TBモデル）"です。

〇購入した製品


他候補としてはCrucial P1やSamsung 860 EVO等もあったのですが、
価格・性能・発熱度合等を考慮してSN550にしました。

尚、WDのSSDは2.5インチの方でも幾つか使用していますが、特に問題はありません。
（他にはSanDiskのもあります）

〇参考
・【SATA SSD】Western Digital Blue （WDS500G2B0A）を試す


次に購入したM.2SSD（WDS100T2B0C）の仕様等の確認です。
購入した1TBだけで無く、異なる容量もまとめています。

〇仕様
メーカー Westan Digital
型番 WDS100T2B0C WDS200T2B0C WDS500G2B0C WDS250G2B0C
容量 1TB 2TB 500GB 250GB
I/F PCIe Gen3 4 Gb/s
NAND 3D TLC NAND
サイズ
（LxWxHでmm）		 80 x 22 x 2.38
SEQ_Read
（MB/s）		 2400 2600 2400 2400
SEQ_Write
（MB/s）		 1950 1800 1750 950
RND_Read 4K
（IOPS）		 410K 360K 300K 170K
RND_Write 4K
（IOPS）		 405K 384K 240K 135K
TBW 600 900 300 150
保証 5年間
コネクタ Key M
備考 ・DRAMキャッシュは無し
・保証は5年かTBW到達のどちらか早い方となる

こう比較すると500GBか1TBがコスパ的には良いですね。


３．検品


さて、話をWDS100T2B0C（1TBモデル）に戻します。
まずは検品です。
パッケージはWDで統一されている感じの箱に入っています。

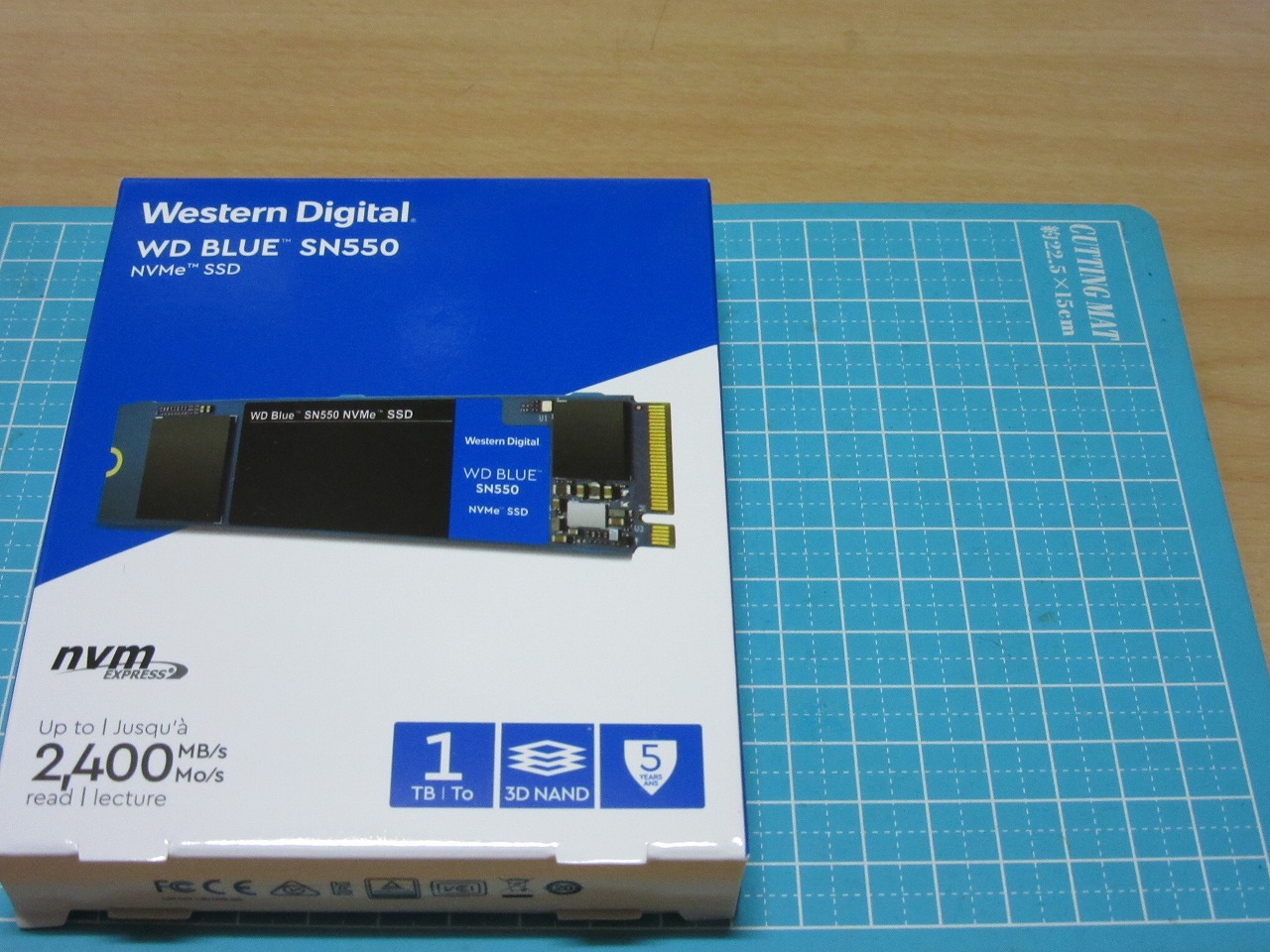

〇パッケージ

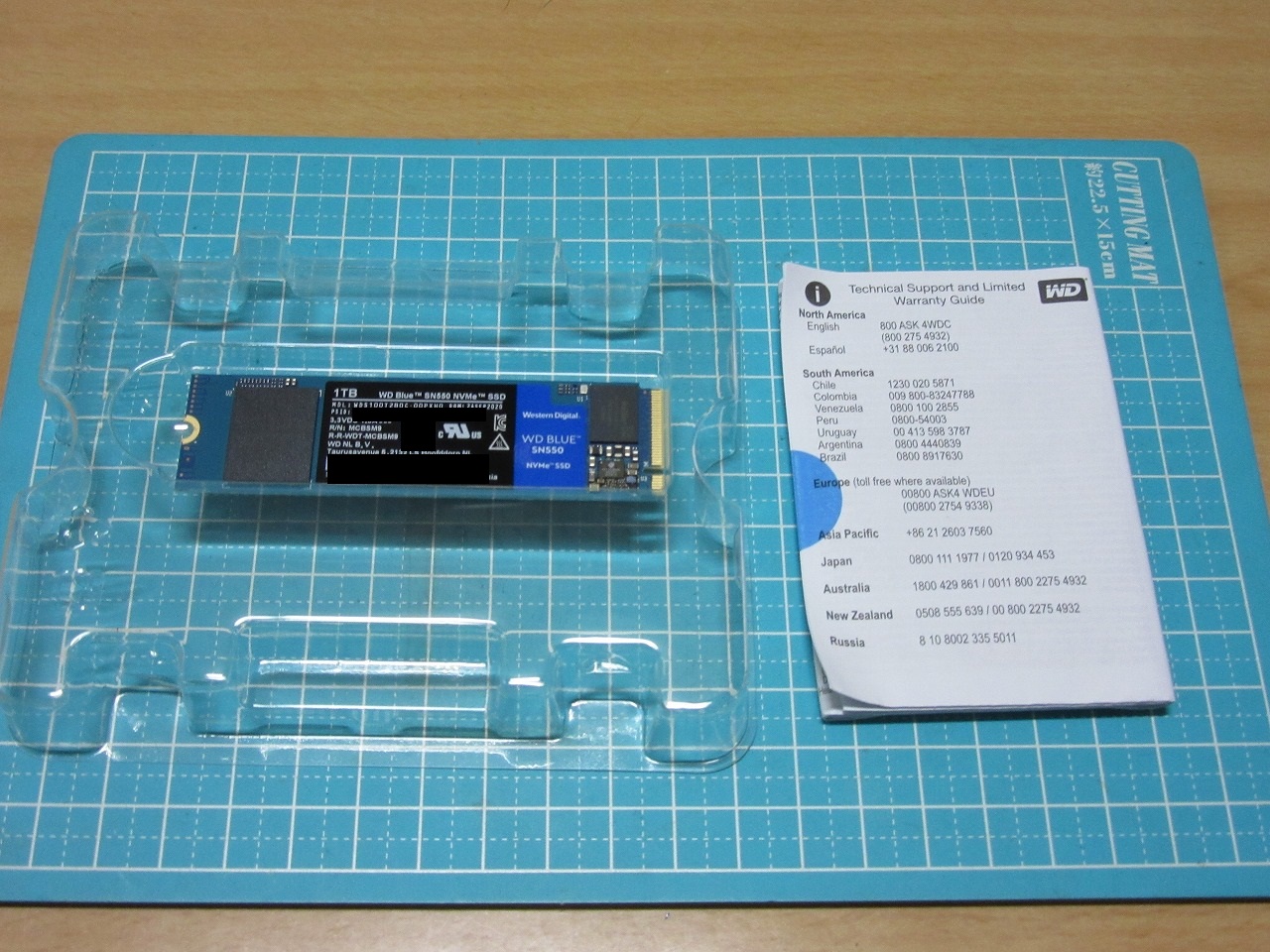

中にはM.2SSDと保証書のみです。

〇M.2 SSD本体と保証書

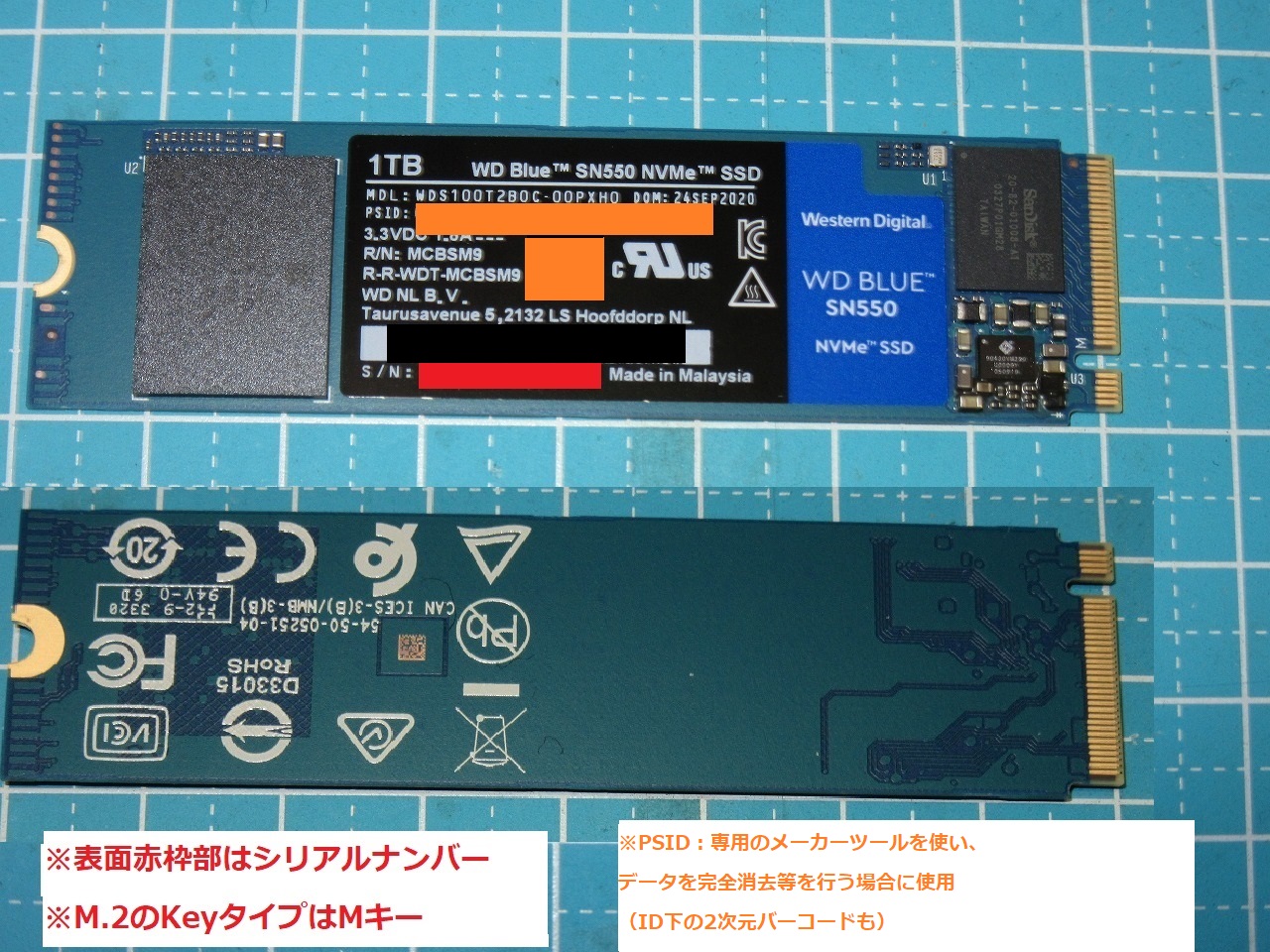

サイズは2280の名の通り、幅22mm、長さ80mmで、片面のみで裏には何もありません。
※チップは1枚で表面に配置され、PSID（オレンジ色部）やS/N（赤色部）等の記載も有り
※PSID:メーカーの専用ツールで完全消去（初期化？）等を行う為に使用するID

〇M.2 SSD本体の表裏


尚、重さは6.1gでした。

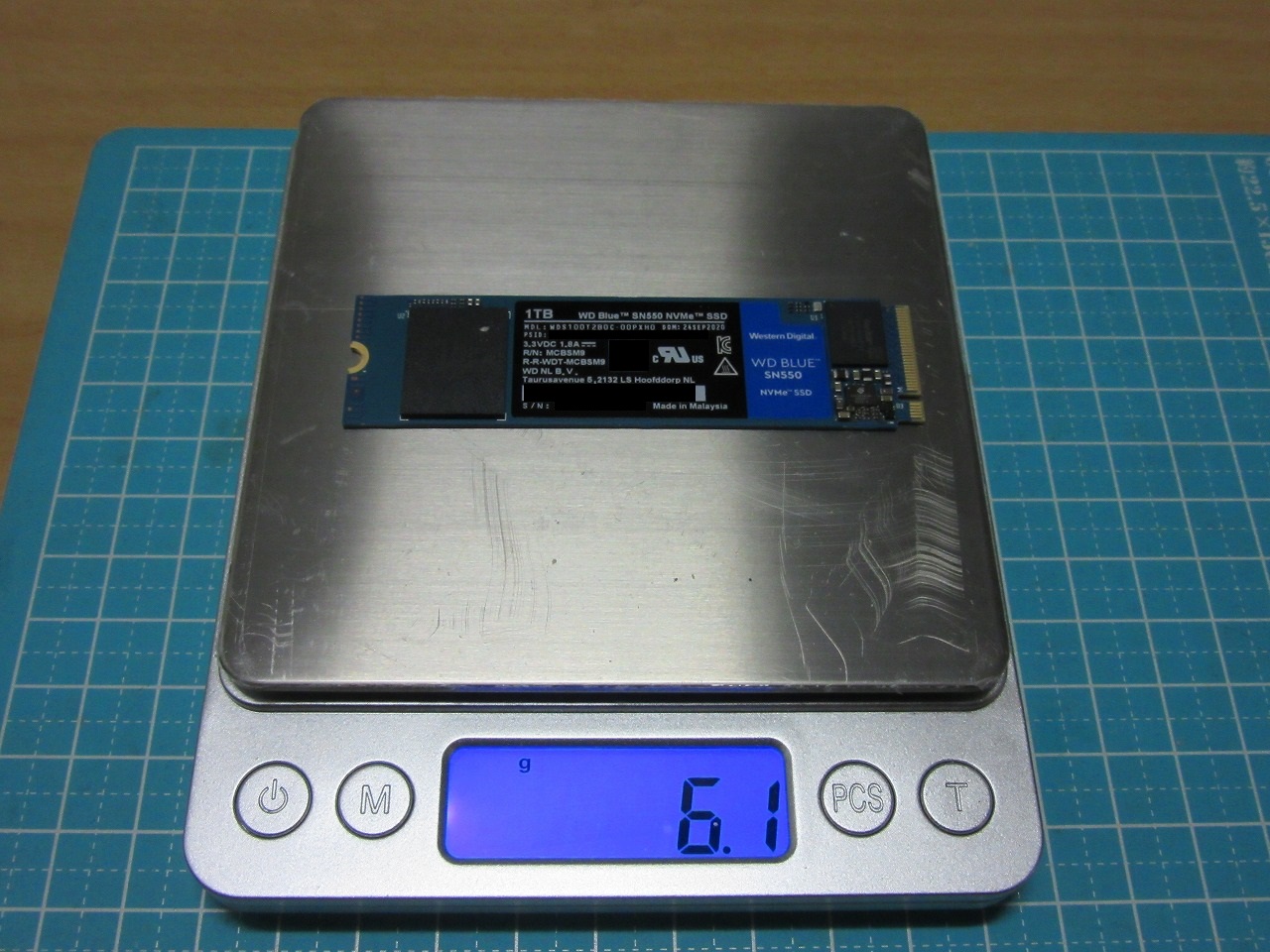

〇重量計測の様子



４．装着作業


では実際にM75q-1 Tynyでの装着作業です。
といってもそんなに面倒ではありません。
メモリーの時と同様にカバーのネジを外してから、逆側のカバーを開けて付けるだけです。

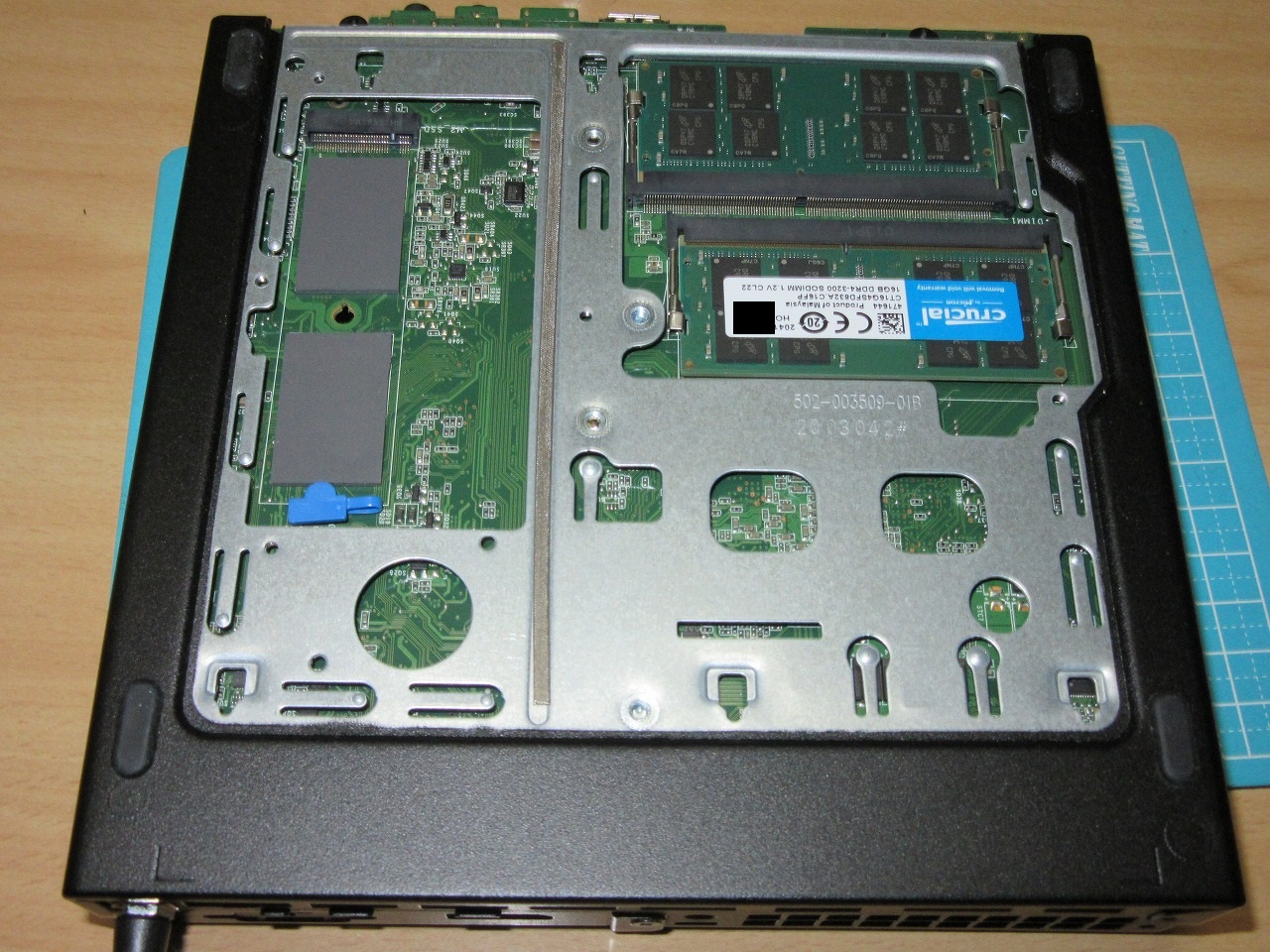

カバーを開けた後は、次の通りです。

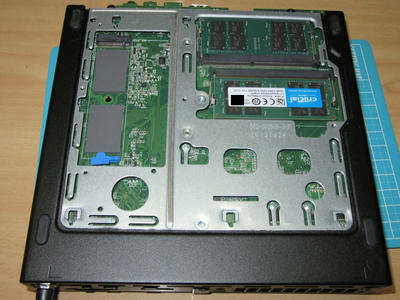

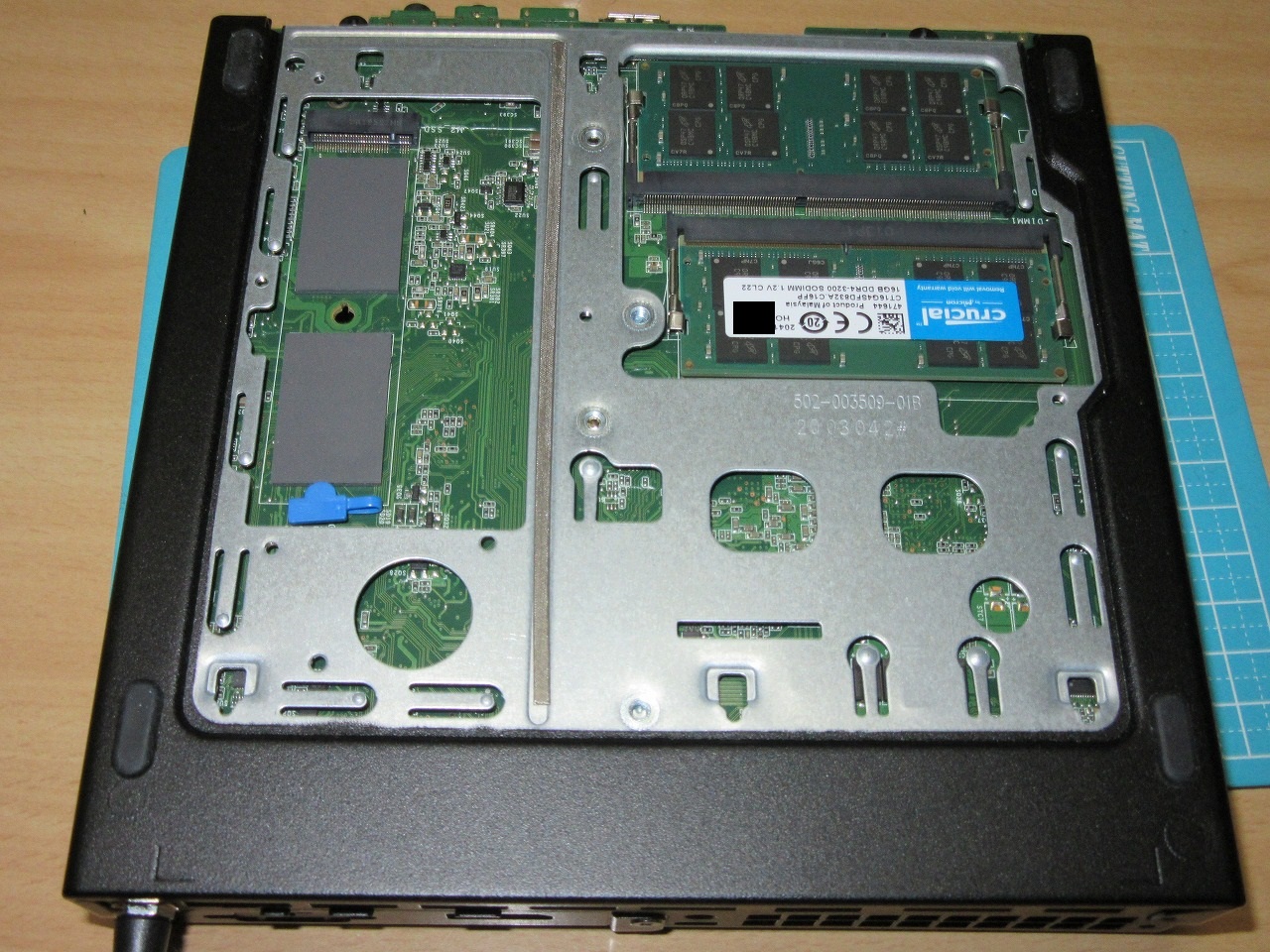

〇装着前の様子

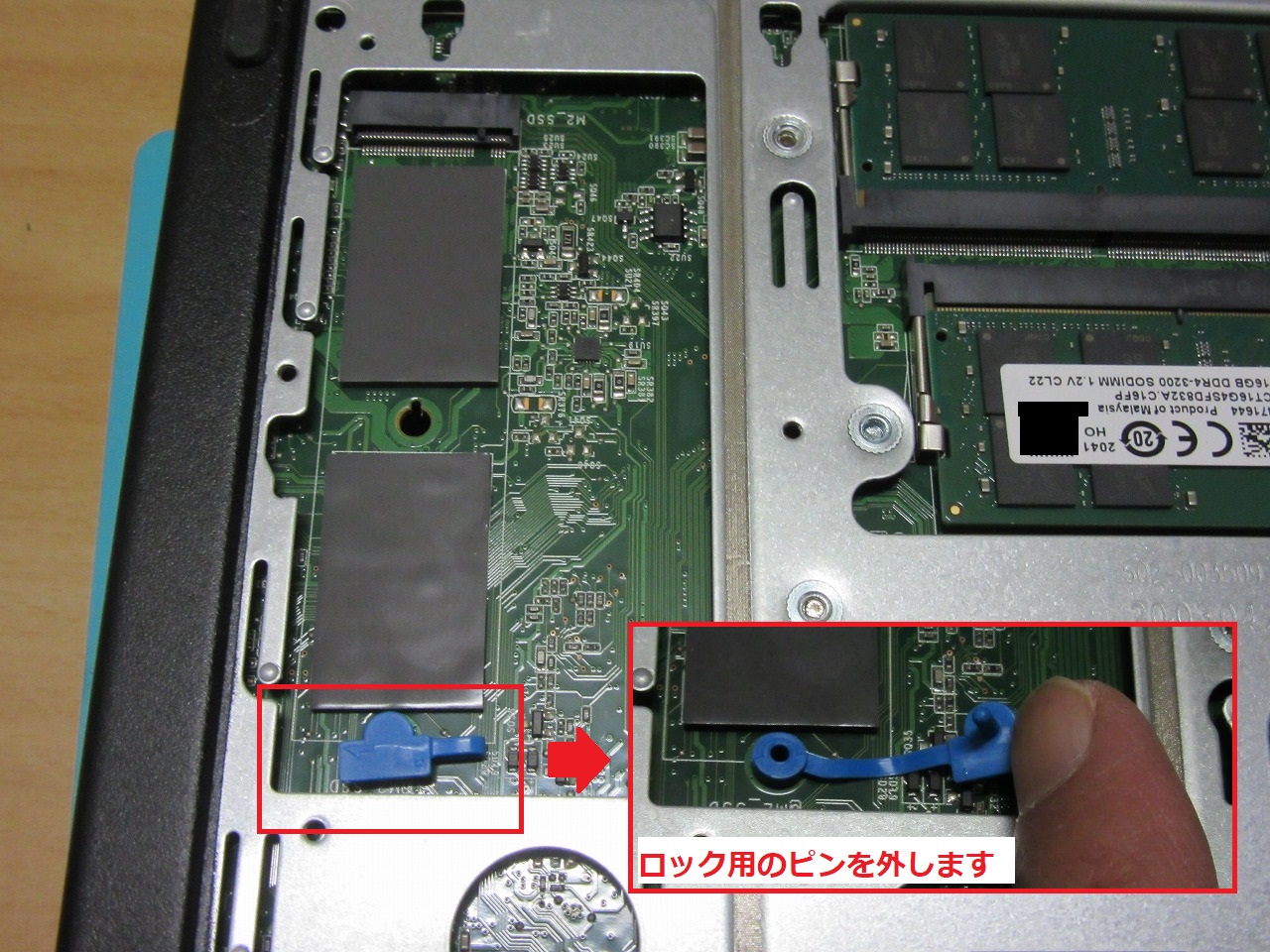

①固定用のピンのロックを外す
〇作業手順１


②M.2 SSDを端子に刺す
〇作業手順２

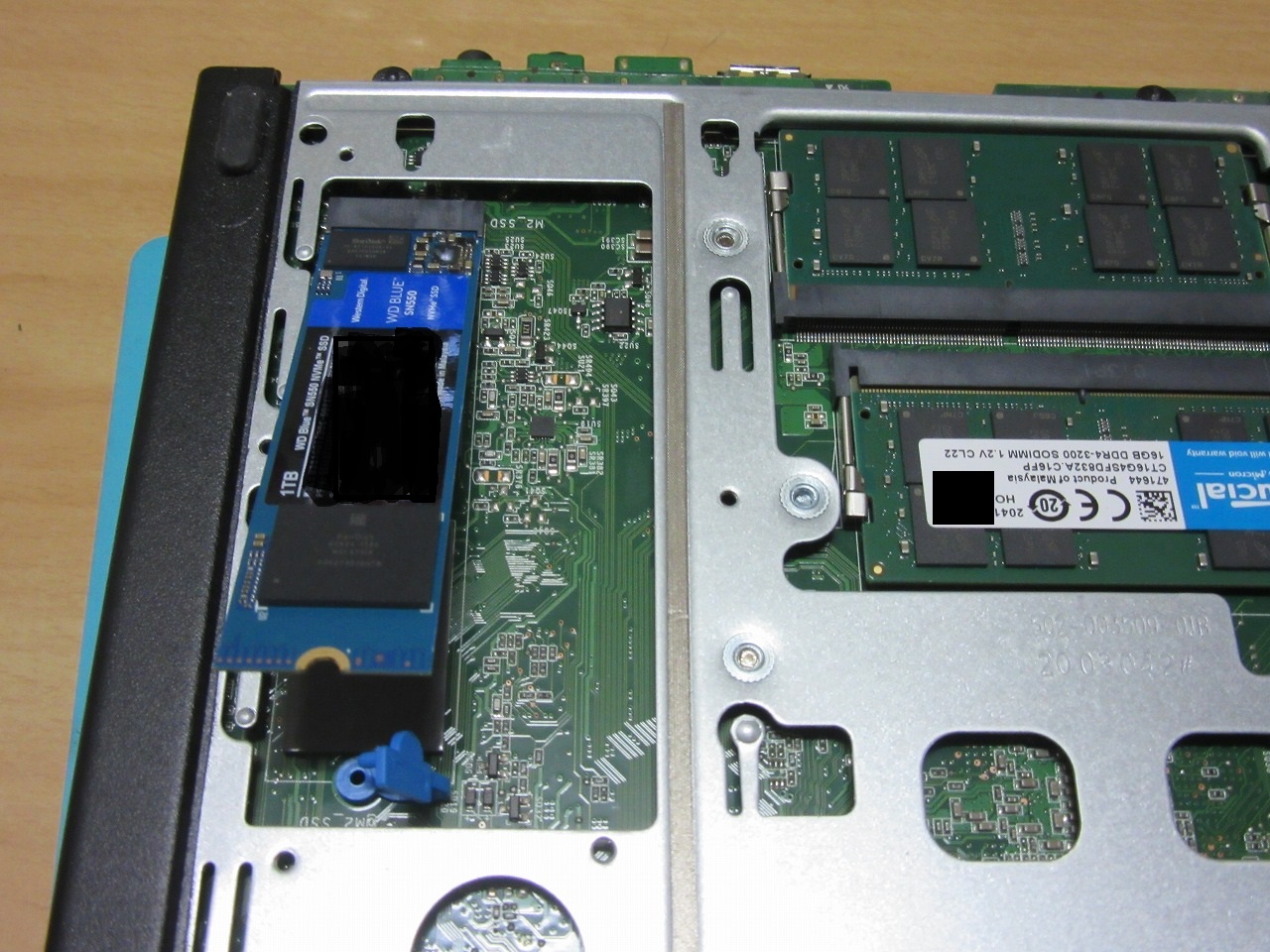

③固定用のピンでM.2 SSDを固定してロックする
〇作業手順３


後は、カバーを被せて元に戻します。

〇参考
・[外部リンク]Lenovo M75q-1 Tynyハードウェア保守マニュアル（英語）
※他メーカーや他機種の場合は、各種取扱説明書等を参考に作業して下さい。


５．動作確認


交換作業が終了したので、次は動作確認です。

５－１）BIOS画面での確認

BIOS画面でM.2 Drive 1として問題無く認識されています。
※SATA Drive1は元のHDD

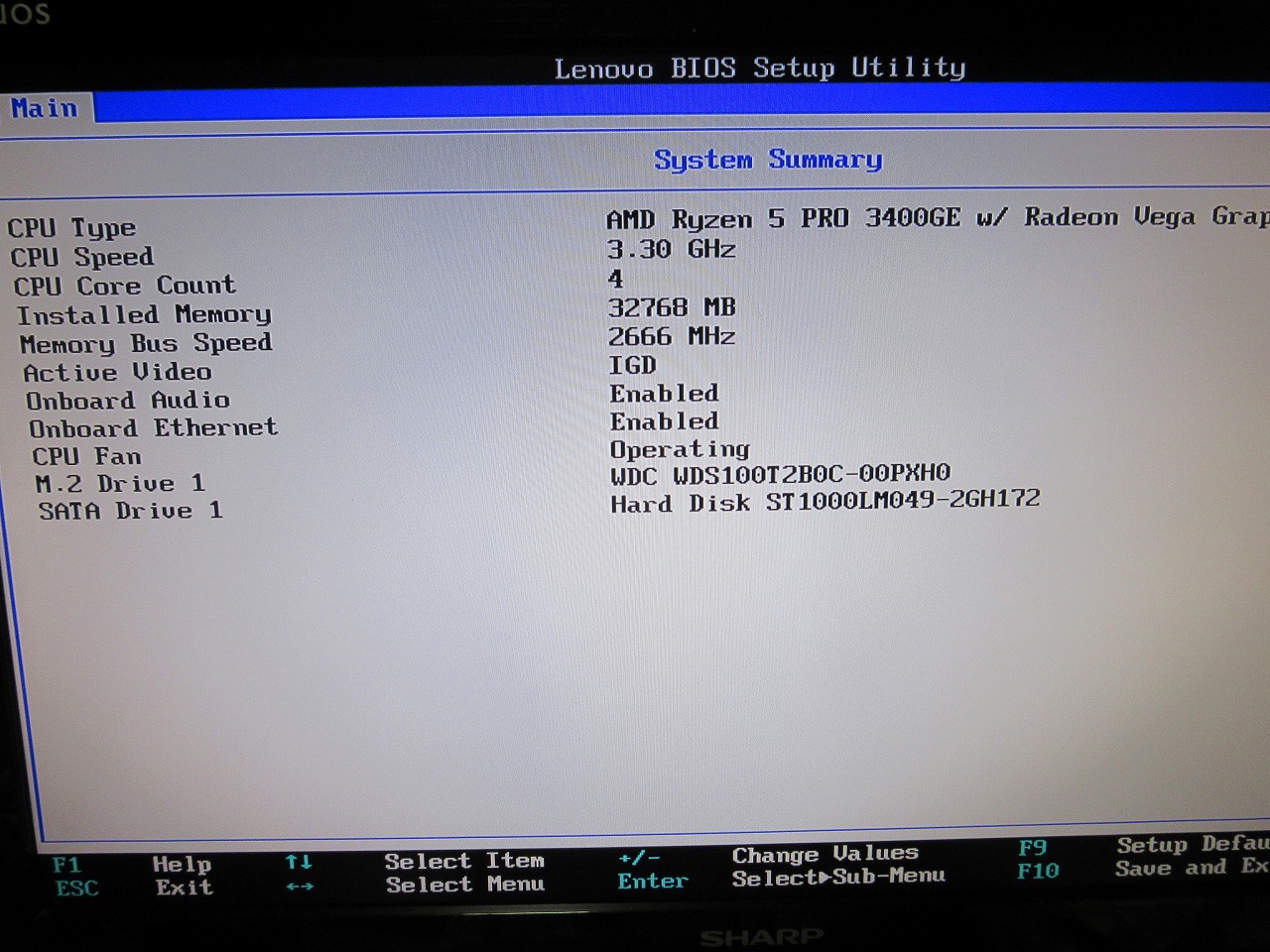

〇BIOS画面


５－２）OS（Windows10）からの確認

ディスクの管理で確認し、とりあえずNTFSでフォーマットしてみました。
※DISK1（Dドライブ）が本製品

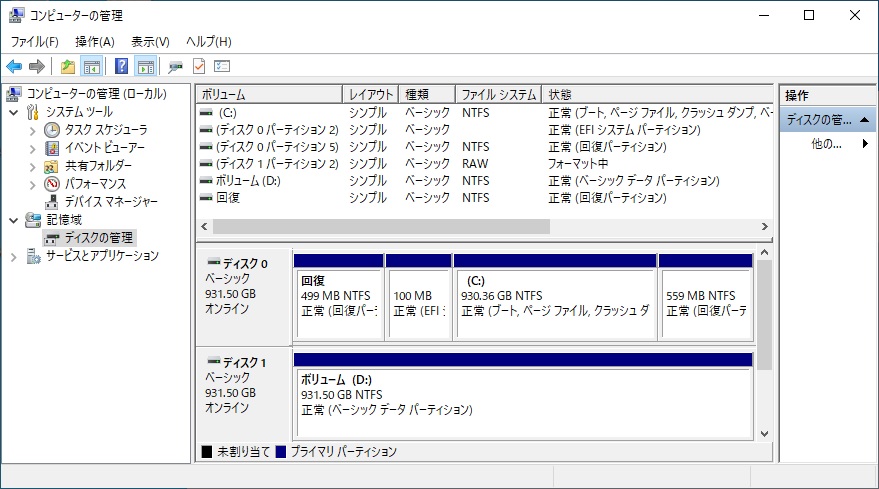

〇コンピュータの管理画面


５－３）CrystalDiskInfoでの確認

項目的には先にしていますが、実際は温度を見たかったので次項のベンチマークを行った後に取得してみました。

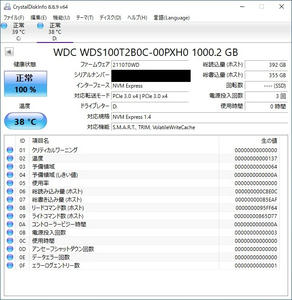

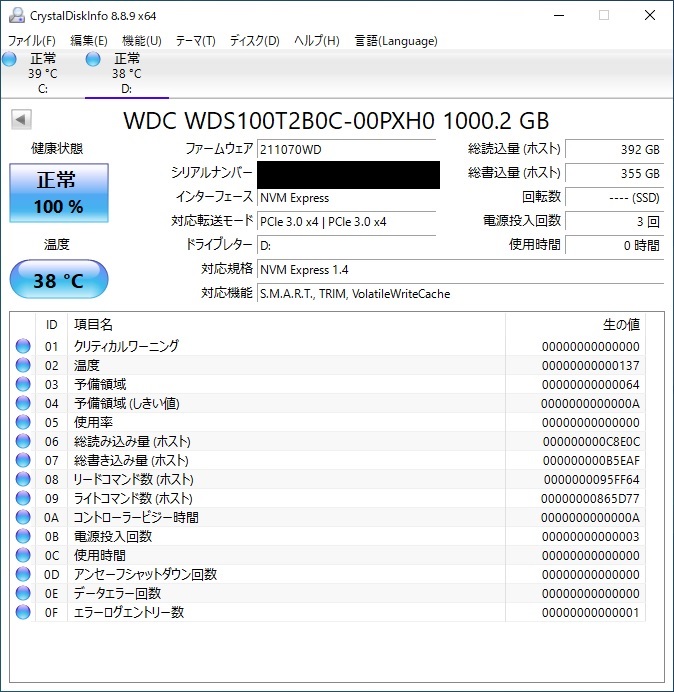

〇CrystalDiskInfoの結果


５－４）CrystalDiskMarkでの確認

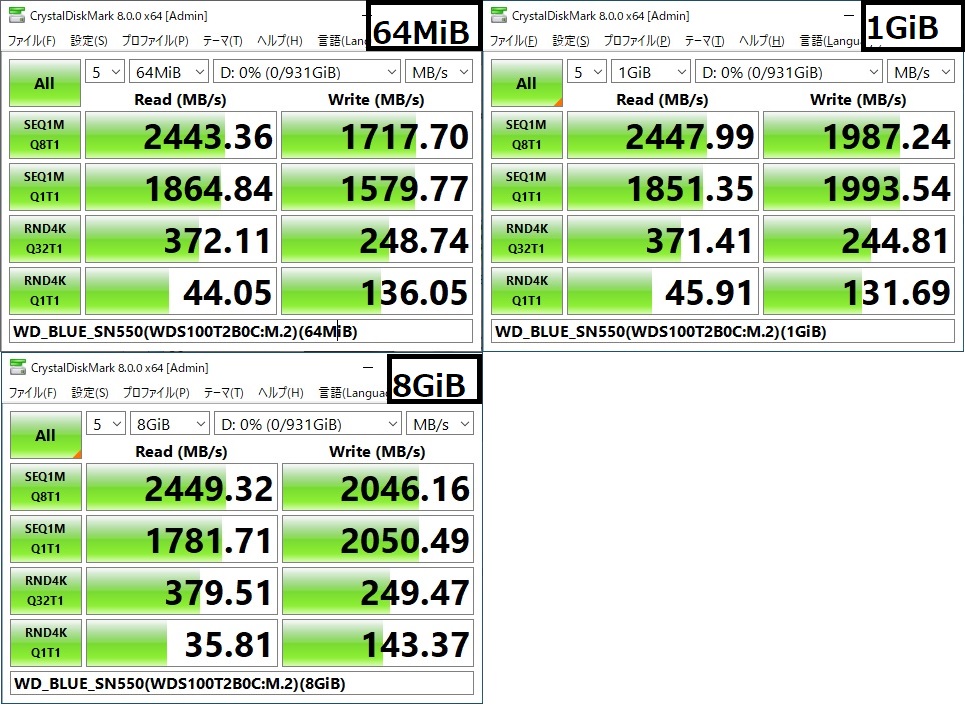

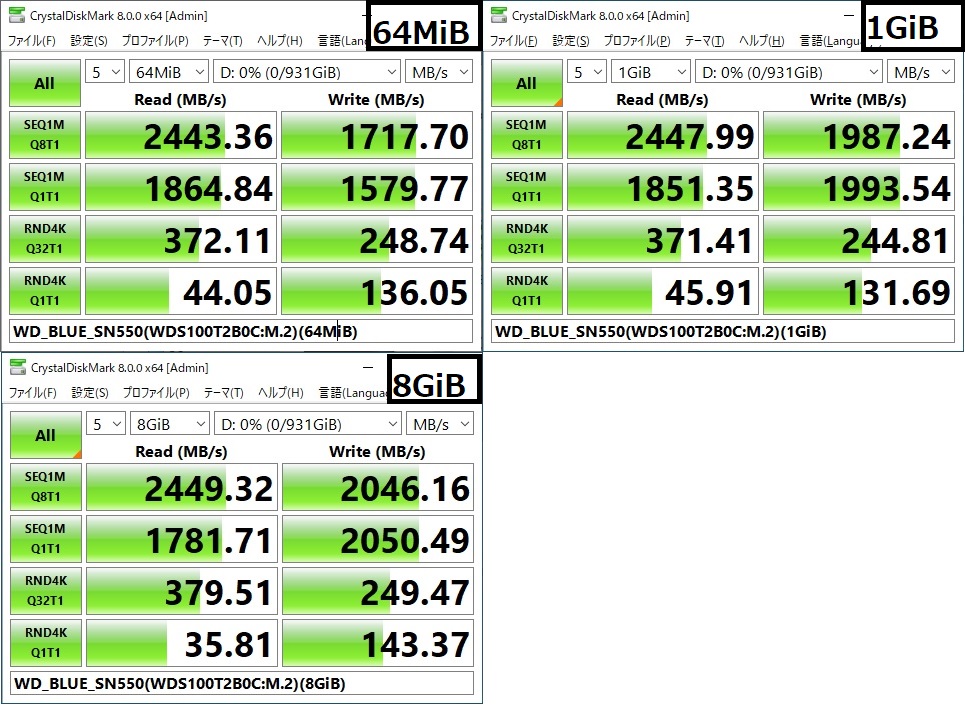

ベンチマークソフトで64MiB/1GiB/8GiBの速度を計測してみました。

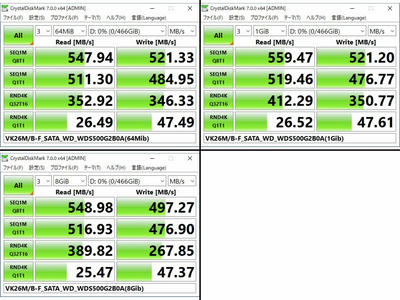

〇CrystalDiskMarkでの計測結果（64Mib/1GiB/8GiB）



大雑把ですが64MiBのSeq_Writeを除き、ほぼ仕様通りな感じでしょうか・・？。
今までの2.5インチSSDと比べると今更ながら早いですね。

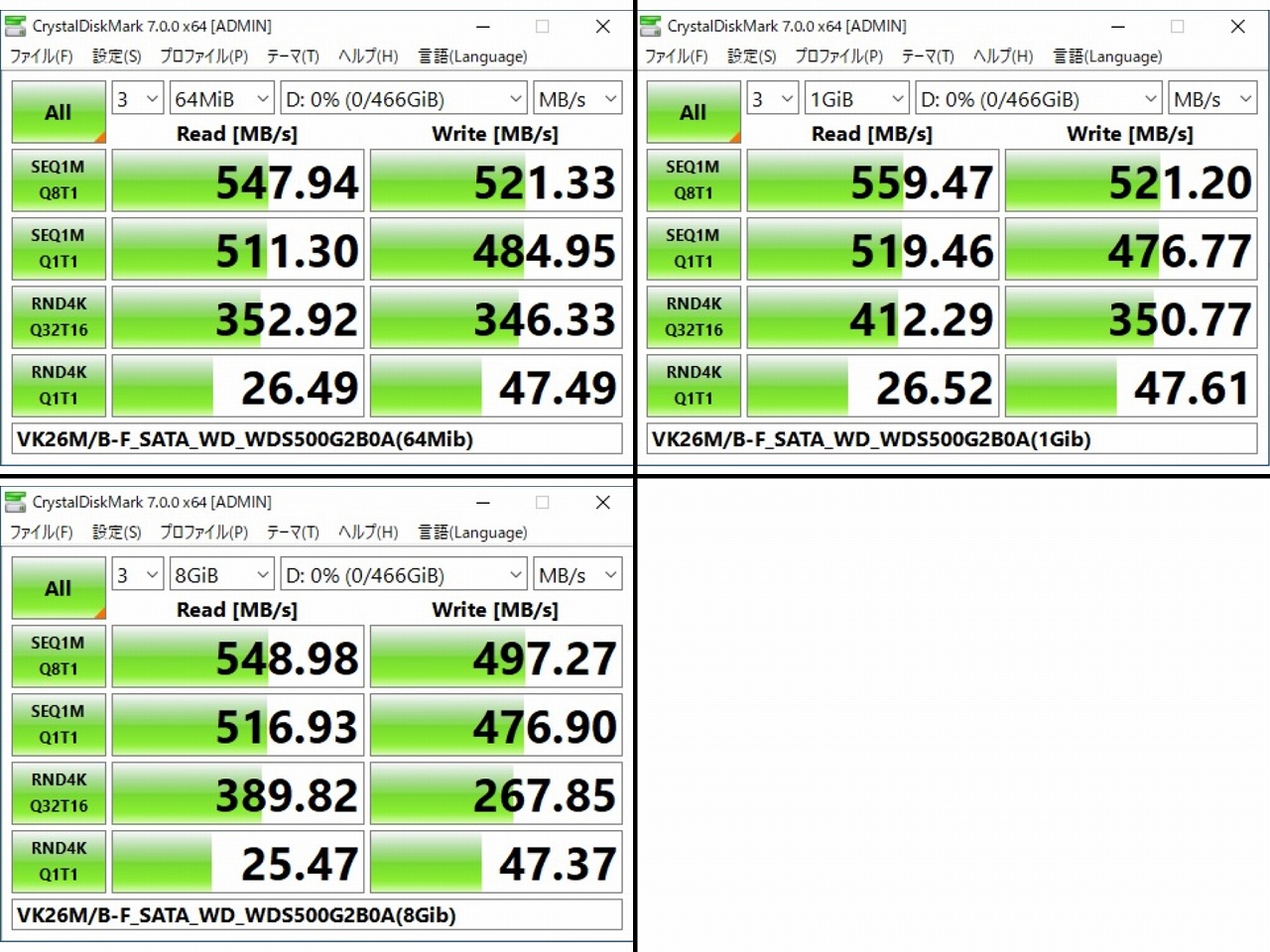

〇（参考）SATA SSD”WD WDS500G2B0A ”での計測結果


※この記事の詳細はこちらから
・【SATA SSD】Western Digital Blue （WDS500G2B0A）を試す


６．評価


〇良い点
・速度が速く、発熱も少ない

〇悪い点
・もう少し値段が下がれば・・
　※一応、特価で購入したのですがもう少し下がるとありがたいです・・、

と言っても性能は良いので色々実験が捗りそうです。
発熱の件は11月なので来年の夏頃にどうなるかは様子を見たいと思います。


７．まとめ


HDDと比べて格段に速くなっているのに驚きです。
ゲーム等をするのにも良いかも知れませんね。


以上

○更新履歴
2020/11/29　初版
